mảng lồi đục trao đổi nhiệt Khả năng phục hồi nhiệt làm mát

Mô tả sản phẩm

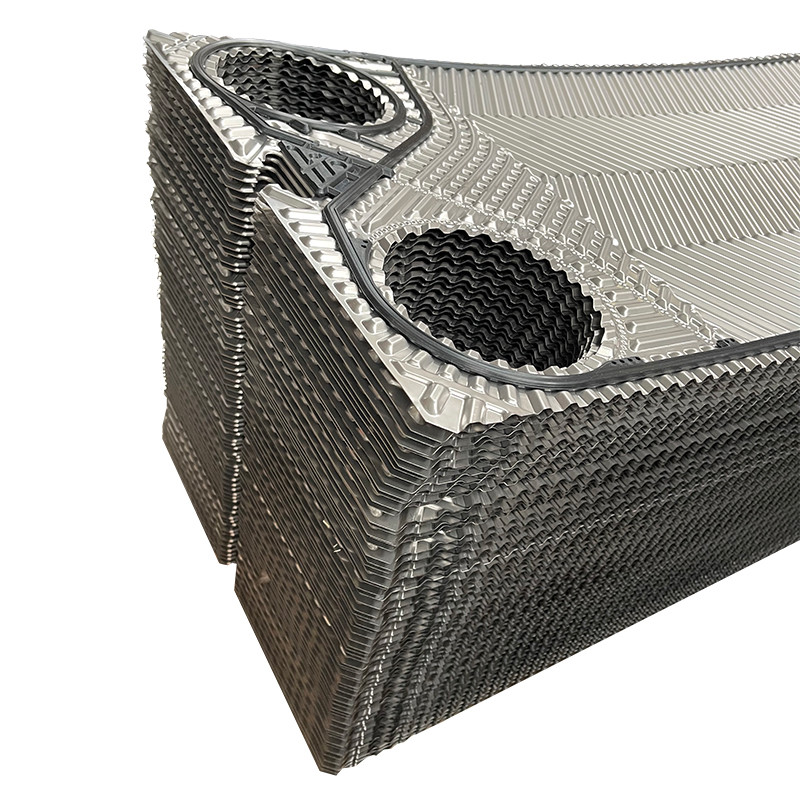

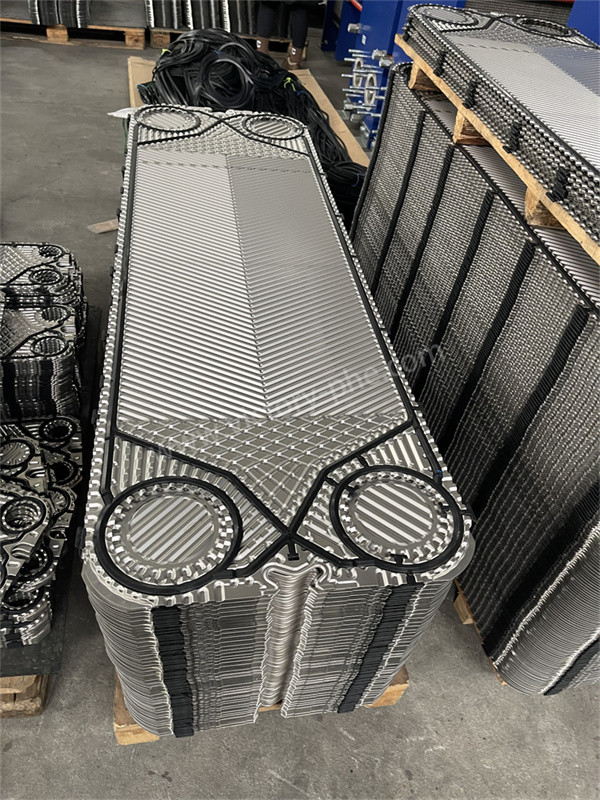

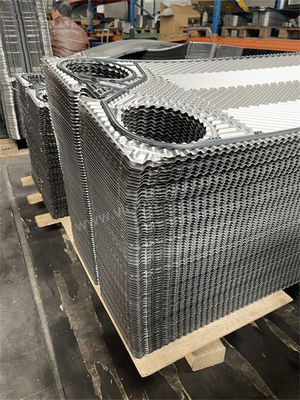

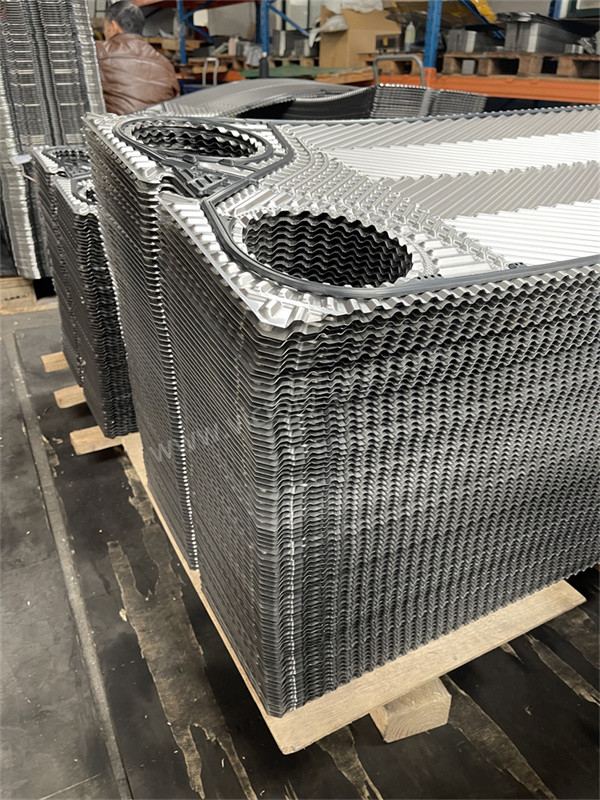

Khôi phục nhiệt làm mát tấm trao đổi nhiệt Alphaval với vật liệu titan SS316 SS304

Bảng trao đổi nhiệt

1. Bảng trao đổi nhiệt là các thành phần chính của bộ trao đổi nhiệt tấm. Thiết kế của nó chủ yếu xem xét hai yếu tố: 1 gây ra nhiễu loạn mạnh trong chất lỏng ở tốc độ thấp để tăng cường truyền nhiệt;2 cải thiện độ cứng của tấm để chịu áp suất cao hơn.
2. Hình dạng lợp của tấm truyền nhiệt có ảnh hưởng lớn đến hiệu quả truyền nhiệt và kháng lưu lượng.tấm lông lông và tấm lông lông thẳng ngang được sử dụng rộng rãi nhất.
3. Hình dạng cắt ngang của tấm vải lợp xương cá hồi thường hình tam giác, và góc giữa xương cá hồi thường là.Các chất lỏng chảy vào từ một lỗ góc ở một đầu của tấm và có thể chảy ra từ lỗ góc trên cùng một bên ở đầu kia, được gọi là "dòng chảy đơn phương", hoặc nó có thể chảy ra từ lỗ góc ở phía bên kia của đầu khác, được gọi là "dòng chảy chéo".
4. Bảng lông lông không chỉ có độ cứng tốt, mà còn có hiệu suất truyền nhiệt tốt hơn.Tỷ lệ chuyển nhiệt của bộ trao đổi nhiệt nước-nước bằng tấm lông lông cải tiến trong nước đạt trênTuy nhiên, sức đề kháng dòng chảy của tấm vải cuộn sóng xương cá sấu là lớn và không phù hợp với chất lỏng có chứa hạt hoặc sợi.
5. Bảng lợp sóng thẳng ngang là một tấm lợp sóng thẳng ngang với hình dạng cắt ngang tam giác ngang.và hệ số chuyển nhiệt nước-nước có thể đạt đượcCác hình dạng cắt ngang khác bao gồm các tấm sóng hình tam giác gấp (Công ty APV của Anh) và tấm sóng bước (bảng loại NPH được sản xuất bởi Công nghiệp chưng cất Nhật Bản),tất cả đều thuộc thể loại này.

Các sản phẩm chủ yếu phù hợp với / ACCESSEN/ GEA (Kelvion)/ APV/ Sondex/ Tranter/ Hisaka/ API/ Funke/ Vicarb/ Mueller/ SWEP/ Fischer/ AGC/ Thermalwave/ ITT/ LHE/ DHP, v.v.

Ứng dụng

Cấu hình độ dày tấm trao đổi nhiệt tấm

• AISI 304 thường có độ dày 0,4 hoặc 0,5 mm
• AISI 316 luôn luôn là 0,5 và 0,6 mm
• 254 SMO (lian cao) thường là 0,6 mm
• Bảng titan luôn luôn là 0,5 và 0,6 mm
• Một số có tấm dày hơn (đối với các ứng dụng áp suất cao)
• Một số PHEs có 0,4 mm (hoạt động áp suất thấp)
• Hastelloy C-276 (xuất hợp kim loại) thường là 0,6 mm

Quá trình sản xuất:

• Chuẩn bị nguyên liệu thô: Các tấm thép không gỉ chất lượng cao được chọn làm nguyên liệu nguyên liệu do khả năng chống ăn mòn và dẫn nhiệt tuyệt vời của chúng.Độ dày tấm được xác định dựa trên thông số kỹ thuật sản phẩm và yêu cầu thiết kế.
• Cắt và làm bằng: Các tấm thép không gỉ được cắt chính xác bằng cách sử dụng máy công cụ để đáp ứng các yêu cầu thiết kế.
• Nhập dấu: Các tấm phẳng được đánh dấu bằng máy ép thủy lực để tạo ra các mô hình xương cá hồi cụ thể.Kiểm soát chính xác được duy trì trong quá trình đóng dấu để ngăn chặn biến dạng đĩa hoặc hư hỏng.
• Điều trị bề mặt: Các tấm được xử lý bề mặt như đánh bóng, phun cát hoặc phủ để tăng khả năng chống ăn mòn và hiệu suất truyền nhiệt.Sự lựa chọn phương pháp điều trị phụ thuộc vào các yêu cầu cụ thể.
• Lắp ráp và kiểm tra: Các tấm được lắp ráp theo các yêu cầu thiết kế, tạo thành một bộ trao đổi nhiệt tấm có thể tháo rời với niêm phong miếng cao su hoặc một bộ trao đổi nhiệt tấm được hàn hoàn toàn thông qua hàn cung argon.Đảm bảo gắn chặt và không có khoảng trống trong quá trình lắp rápMột thử nghiệm áp suất hiệu suất nghiêm ngặt được tiến hành sau khi lắp ráp, và một báo cáo nhà máy được phát hành để xác minh sự tuân thủ các tiêu chuẩn chất lượng.
•
