Các thành phần thiết yếu của tấm trao đổi nhiệt

Mô tả sản phẩm

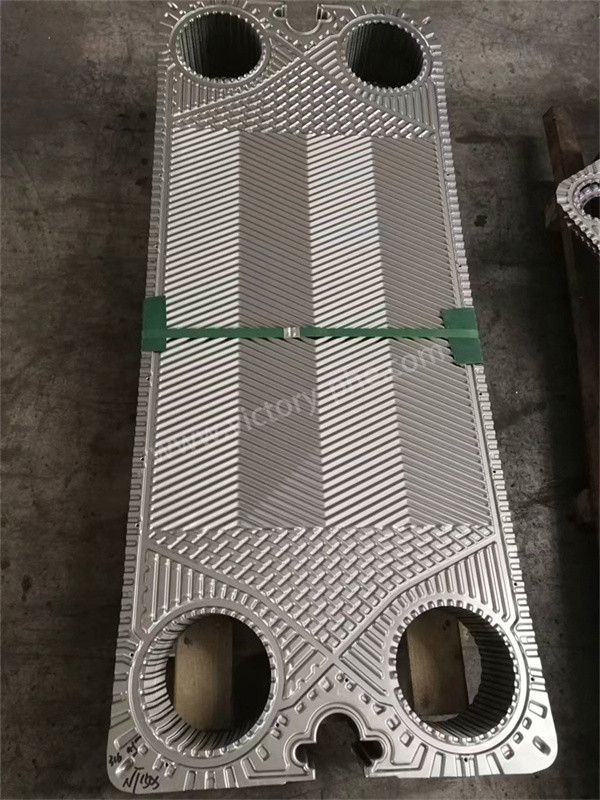

Đĩa trao đổi nhiệt APV SPX cho một loạt các mô hình và thương hiệu trao đổi nhiệt tấm

APV/SPXBảng trao đổi nhiệt

1. Bảng trao đổi nhiệt là các thành phần thiết yếu được sử dụng trong bộ trao đổi nhiệt để chuyển nhiệt giữa hai chất lỏng.các tấm này cung cấp độ dẫn nhiệt cao và chống ăn mònCác mẫu được thiết kế đặc biệt trên các tấm thúc đẩy nhiễu loạn và tăng hiệu quả truyền nhiệt. Các tấm được lắp ráp trong một ngăn xếp, tạo thành các kênh cho các chất lỏng nóng và lạnh chảy qua,cho phép trao đổi nhiệt hiệu quảCác tấm trao đổi nhiệt đóng một vai trò quan trọng trong các ngành công nghiệp khác nhau, tối ưu hóa chuyển nhiệt trong hệ thống HVAC, chế biến hóa chất, sản xuất điện và ứng dụng làm lạnh.

2. Các sản phẩm chủ yếu phù hợp với / ACCESSEN/ GEA (Kelvion)/ APV/ Sondex/ Tranter/ Hisaka/ API/ Funke/ Vicarb/ Mueller/ SWEP/ Fischer/ AGC/ Thermalwave/ ITT/ LHE/ DHP, v.v.

Ứng dụng

Quá trình sản xuất:

• Chuẩn bị nguyên liệu thô: Các tấm thép không gỉ chất lượng cao được chọn làm nguyên liệu nguyên liệu do khả năng chống ăn mòn và dẫn nhiệt tuyệt vời của chúng.Độ dày tấm được xác định dựa trên thông số kỹ thuật sản phẩm và yêu cầu thiết kế.
• Cắt và làm bằng: Các tấm thép không gỉ được cắt chính xác bằng cách sử dụng máy công cụ để đáp ứng các yêu cầu thiết kế.
• Nhập dấu: Các tấm phẳng được đánh dấu bằng máy ép thủy lực để tạo ra các mô hình xương cá hồi cụ thể.Kiểm soát chính xác được duy trì trong quá trình đóng dấu để ngăn chặn biến dạng đĩa hoặc hư hỏng.
• Điều trị bề mặt: Các tấm được xử lý bề mặt như đánh bóng, phun cát hoặc phủ để tăng khả năng chống ăn mòn và hiệu suất truyền nhiệt.Sự lựa chọn phương pháp điều trị phụ thuộc vào các yêu cầu cụ thể.
• Lắp ráp và kiểm tra: Các tấm được lắp ráp theo các yêu cầu thiết kế, tạo thành một bộ trao đổi nhiệt tấm có thể tháo rời với niêm phong miếng cao su hoặc một bộ trao đổi nhiệt tấm được hàn hoàn toàn thông qua hàn cung argon.Đảm bảo gắn chặt và không có khoảng trống trong quá trình lắp rápMột thử nghiệm áp suất hiệu suất nghiêm ngặt được tiến hành sau khi lắp ráp và một báo cáo nhà máy được phát hành để xác minh sự tuân thủ các tiêu chuẩn chất lượng

Nguyên tắc hoạt động:

Chuyển đổi nhiệt tấm bao gồm việc xếp chồng các tấm kim loại với một hình dạng lốp nhất định để tạo ra một loại trao đổi nhiệt hiệu quả cao mới.Cấu trúc của bộ trao đổi nhiệt tấm bao gồm các miếng dán, tấm kẹp (bảng cuối di động, tấm cuối cố định) và khung (cây dẫn trên và dưới, cột hỗ trợ phía trước).tạo ra các kênh riêng biệt cho các chất lỏng lạnh và nóngCác chất lỏng lạnh và nóng chảy qua các kênh tương ứng và trao đổi nhiệt với các tấm liền kề để đạt được nhiệt độ mong muốn.

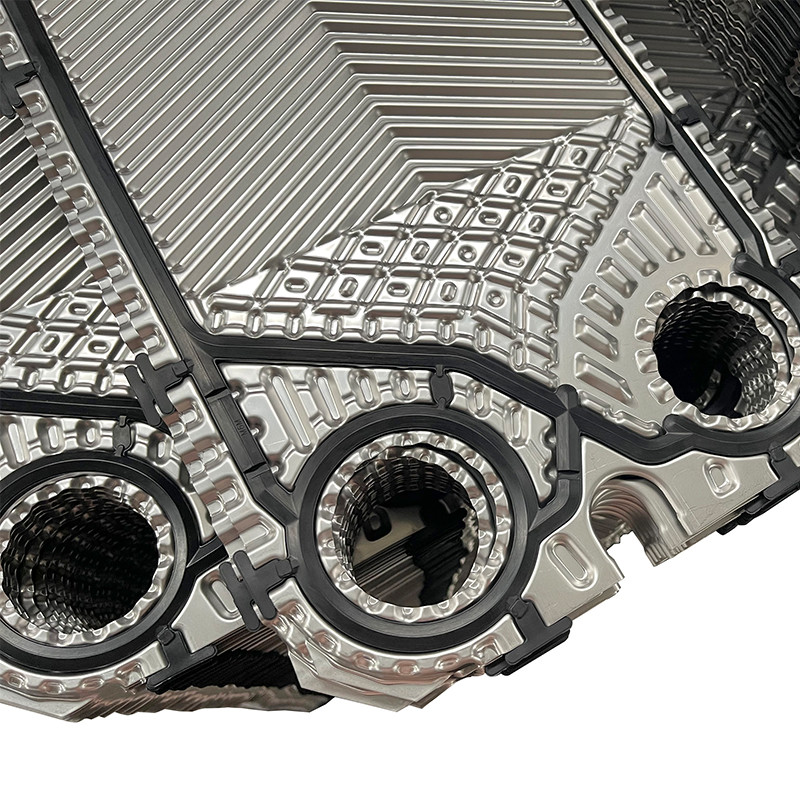

Mỗi tấm có lỗ ở bốn góc của nó, và khi được lắp ráp thành một gói tấm, chúng tạo thành các kênh phân phối và thu thập chất lỏng.Sau khi trao đổi nhiệt giữa các chất lỏng lạnh và nóng, chúng trở lại các kênh thu thập tương ứng và lưu hành để tái sử dụng.
