Các bộ phận và chức năng của máy trao đổi nhiệt loại tấm APV

Mô tả sản phẩm

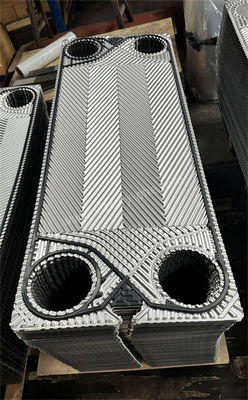

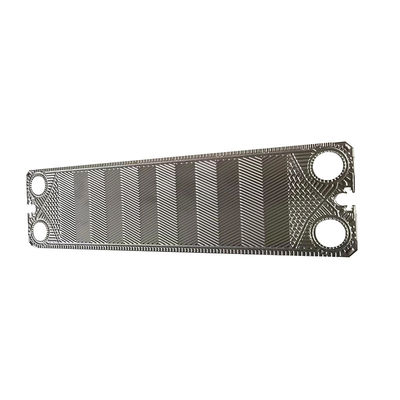

Thép không gỉ và titan APV SPX tấm trao đổi nhiệt cho độ dẫn nhiệt cao

APV/SPXBảng trao đổi nhiệt

1. Vật liệu tấm trao đổi nhiệt bao gồm thép carbon, thép không gỉ, nhôm và hợp kim của nó, đồng, Monel, niken, nhôm, titan, vv. Hiện nay, thép không gỉ được sử dụng rộng rãi nhất.Do khả năng chống ăn mòn tốt của titan, đặc biệt là trong môi trường chứa clo, mặc dù titan rất đắt tiền, máy trao đổi nhiệt tấm titan vẫn được sử dụng rộng rãi trong các tình huống ăn mòn cao.Độ dày của tấm là rất mỏng, 0,5 ~ 1,5 mm, thường khoảng 1 mm. Chìa khóa để sản xuất bộ trao đổi nhiệt tấm là hình thành các tấm, hiện nay hầu hết đều là tấm đúc.

2. Các sản phẩm chủ yếu phù hợp với / ACCESSEN/ GEA (Kelvion)/ APV/ Sondex/ Tranter/ Hisaka/ API/ Funke/ Vicarb/ Mueller/ SWEP/ Fischer/ AGC/ Thermalwave/ ITT/ LHE/ DHP, v.v.

Ứng dụng

Quá trình sản xuất:

• Chuẩn bị nguyên liệu thô: Các tấm thép không gỉ chất lượng cao được chọn làm nguyên liệu nguyên liệu do khả năng chống ăn mòn và dẫn nhiệt tuyệt vời của chúng.Độ dày tấm được xác định dựa trên thông số kỹ thuật sản phẩm và yêu cầu thiết kế.
• Cắt và làm bằng: Các tấm thép không gỉ được cắt chính xác bằng cách sử dụng máy công cụ để đáp ứng các yêu cầu thiết kế.
• Nhập dấu: Các tấm phẳng được đánh dấu bằng máy ép thủy lực để tạo ra các mô hình xương cá hồi cụ thể.Kiểm soát chính xác được duy trì trong quá trình đóng dấu để ngăn chặn biến dạng đĩa hoặc hư hỏng.
• Điều trị bề mặt: Các tấm được xử lý bề mặt như đánh bóng, phun cát hoặc phủ để tăng khả năng chống ăn mòn và hiệu suất truyền nhiệt.Sự lựa chọn phương pháp điều trị phụ thuộc vào các yêu cầu cụ thể.
• Lắp ráp và kiểm tra: Các tấm được lắp ráp theo các yêu cầu thiết kế, tạo thành một bộ trao đổi nhiệt tấm có thể tháo rời với niêm phong miếng cao su hoặc một bộ trao đổi nhiệt tấm được hàn hoàn toàn thông qua hàn cung argon.Đảm bảo gắn chặt và không có khoảng trống trong quá trình lắp rápMột thử nghiệm áp suất hiệu suất nghiêm ngặt được tiến hành sau khi lắp ráp và một báo cáo nhà máy được phát hành để xác minh sự tuân thủ các tiêu chuẩn chất lượng

Nguyên tắc hoạt động:

• Chuyển đổi nhiệt tấm bao gồm việc xếp chồng các tấm kim loại với một hình dạng lốp nhất định để tạo ra một loại trao đổi nhiệt hiệu quả cao mới.Cấu trúc của bộ trao đổi nhiệt tấm bao gồm các miếng dán, tấm kẹp (bảng cuối di động, tấm cuối cố định) và khung (cây dẫn trên và dưới, cột hỗ trợ phía trước).tạo ra các kênh riêng biệt cho các chất lỏng lạnh và nóngCác chất lỏng lạnh và nóng chảy qua các kênh tương ứng và trao đổi nhiệt với các tấm liền kề để đạt được nhiệt độ mong muốn.
• Mỗi tấm có lỗ ở bốn góc của nó, và khi được lắp ráp thành một gói tấm, chúng tạo thành các kênh phân phối và thu thập chất lỏng.Sau khi trao đổi nhiệt giữa các chất lỏng lạnh và nóng, chúng trở lại các kênh thu thập tương ứng và lưu hành để tái sử dụng.
