Các bộ phận trao đổi nhiệt loại tấm chevron cho APV SPX

Mô tả sản phẩm

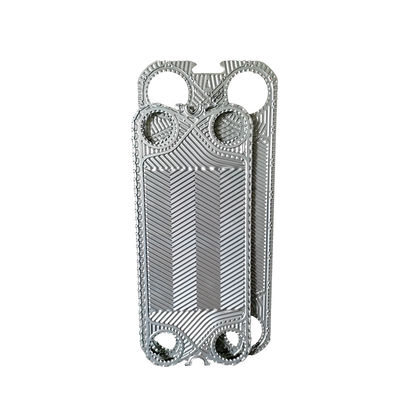

Bảng trao đổi nhiệt chống ăn mòn cho APV SPX//ACCESSEN/GEA trong thép không gỉ

APV/SPXBảng trao đổi nhiệt

1. Các tấm trao đổi nhiệt có bốn lỗ góc mà qua đó hai chất lỏng tham gia chuyển nhiệt đi qua.Các tấm kim loại được lắp đặt trong một khung có một tấm cố định và một tấm kẹp di động ở một bên, và chúng được thắt chặt bằng cách sử dụng các bu lông kẹp. Các tấm được trang bị các miếng dán kín, đóng kín các kênh chất lỏng và hướng các chất lỏng chảy xen kẽ vào các lối đi tương ứng của chúng,tạo điều kiện trao đổi nhiệtTốc độ dòng chảy, tính chất vật lý, giảm áp suất và sự khác biệt nhiệt độ của chất lỏng xác định số lượng và kích thước của các tấm cần thiết cho bộ trao đổi nhiệt.
2. Các tấm trao đổi nhiệt được sản xuất bằng cách sử dụng khuôn cực kỳ chính xác cho quy trình đóng dấu một lần. Chỉ có tấm được hình thành trong một bước duy nhất có cùng mức độ chính xác.Điều này đảm bảo liên lạc đồng nhất kim loại với kim loại giữa các tấm, cho phép các bộ trao đổi nhiệt tấm hoạt động hiệu quả dưới áp suất cao và chịu được các cú sốc áp suất từ hệ thống.

3. Các sản phẩm chủ yếu phù hợp với / ACCESSEN/ GEA (Kelvion)/ APV/ Sondex/ Tranter/ Hisaka/ API/ Funke/ Vicarb/ Mueller/ SWEP/ Fischer/ AGC/ Thermalwave/ ITT/ LHE/ DHP, v.v.

Ứng dụng

Cấu hình độ dày tấm trao đổi nhiệt tấm

• AISI 304 thường có độ dày 0,4 hoặc 0,5 mm
• AISI 316 luôn luôn là 0,5 và 0,6 mm
• 254 SMO (lian cao) thường là 0,6 mm
• Bảng titan luôn luôn là 0,5 và 0,6 mm
• Một số có tấm dày hơn (đối với các ứng dụng áp suất cao)
• Một số PHEs có 0,4 mm (hoạt động áp suất thấp)
• Hastelloy C-276 (xuất hợp kim loại) thường là 0,6 mm

Nguyên tắc hoạt động:

• Chuyển đổi nhiệt tấm bao gồm việc xếp chồng các tấm kim loại với một hình dạng lốp nhất định để tạo ra một loại trao đổi nhiệt hiệu quả cao mới.Cấu trúc của bộ trao đổi nhiệt tấm bao gồm các miếng dán, tấm kẹp (bảng cuối di động, tấm cuối cố định) và khung (cây dẫn trên và dưới, cột hỗ trợ phía trước).tạo ra các kênh riêng biệt cho các chất lỏng lạnh và nóngCác chất lỏng lạnh và nóng chảy qua các kênh tương ứng và trao đổi nhiệt với các tấm liền kề để đạt được nhiệt độ mong muốn.

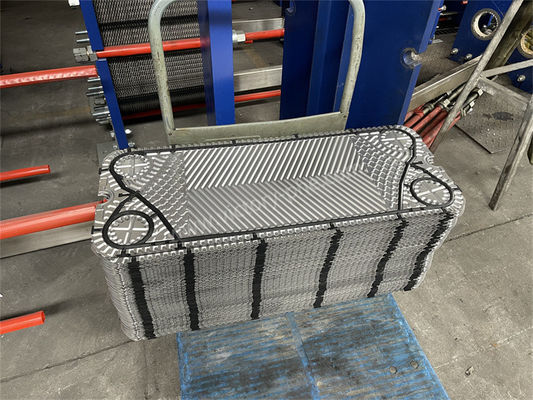

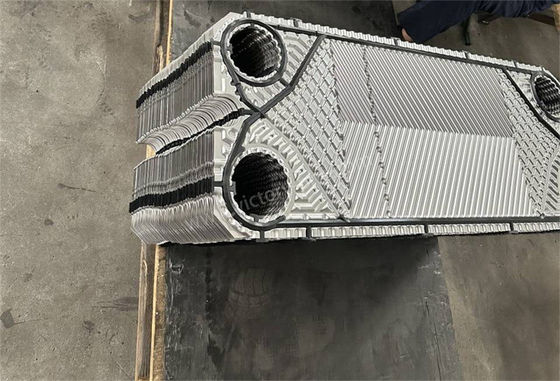

• Mỗi tấm có lỗ ở bốn góc của nó, và khi được lắp ráp thành một gói tấm, chúng tạo thành các kênh phân phối và thu thập chất lỏng.Sau khi trao đổi nhiệt giữa các chất lỏng lạnh và nóng, chúng trở lại các kênh thu thập tương ứng và lưu hành để tái sử dụng.
