Các bộ phận trao đổi nhiệt tấm Tranter Molybdenum Titanium Hastelloy

Mô tả sản phẩm

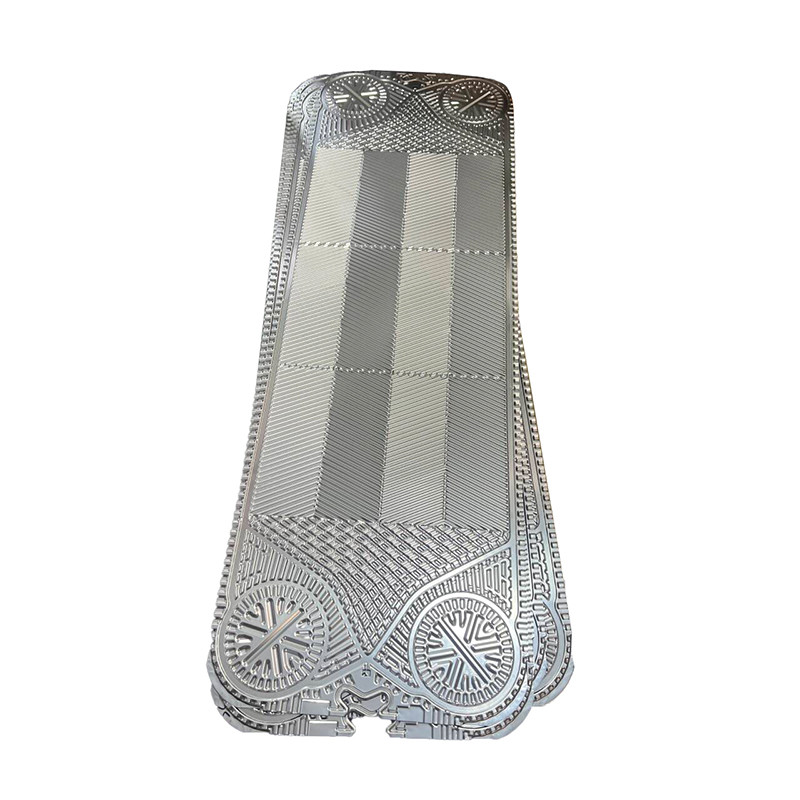

Tranter sàn trao đổi nhiệt GC26 GX100 Được làm từ thép không gỉ Titanium Hastelloy Nickel Molybdenum

Sondex Bảng trao đổi nhiệt

1. Các tấm trao đổi nhiệt được thiết kế đặc biệt để cô lập chất lỏng và tạo điều kiện trao đổi nhiệt trong các bộ trao đổi nhiệt tấm. Có ba loại đĩa trao đổi nhiệt chính:Bảng lông lông trâu, các tấm ván phẳng ngang, và các tấm đúc.

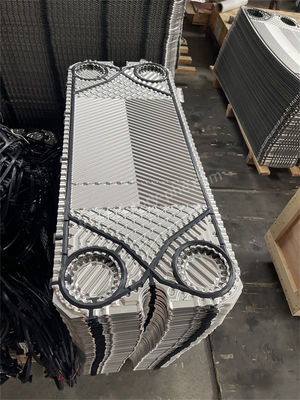

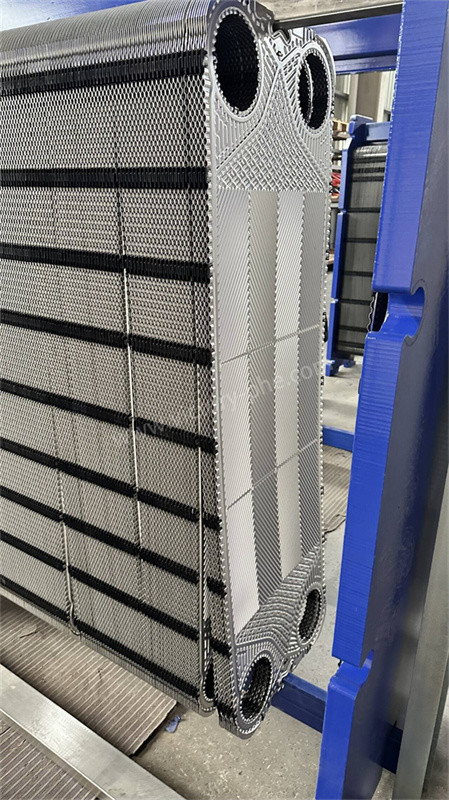

2. Một bộ trao đổi nhiệt tấm có thắt chặt bao gồm nhiều tấm mỏng có ván được dán dấu, được xếp chồng lên nhau trong khoảng thời gian xác định và được niêm phong bằng thắt chặt.Các tấm và vỏ nắp được nén với nhau bằng cách sử dụng một khung và thắt vítBốn lỗ góc của các tấm và vỏ nắp tạo thành các kênh phân phối và thu thập chất lỏng.cho phép chúng chảy trong các kênh tương ứng ở hai bên của mỗi tấm và trải qua trao đổi nhiệt.

Nguyên tắc hoạt động:

• Máy trao đổi nhiệt tấm là một loại máy trao đổi nhiệt hiệu quả cao mới được làm từ các tấm kim loại chồng lên nhau với một hình dạng lốp nhất định.tấm nén (bảng cuối di động), các tấm cuối cố định) và khung (cây dẫn trên và dưới, hỗ trợ phía trước), các tấm được niêm phong và hướng dẫn bằng các miếng niêm phong để tách các kênh chất lỏng lạnh / nóng.Các môi trường trao đổi nhiệt lạnh / nóng chảy qua các kênh tương ứng và trao đổi nhiệt với các tấm tách. trao đổi để đạt được nhiệt độ mong muốn của người dùng.
• Có những lỗ ở bốn góc của mỗi tấm. Sau khi được lắp ráp thành một gói tấm, một đường ống phân phối và một đường ống thu lại chất lỏng được hình thành.Sau khi trao đổi nhiệt của môi trường lạnh / nóng, nhiệt được trả lại từ các ống thu thập tương ứng để tái chế.

Chọn vật liệu tấm cho máy trao đổi nhiệt tấm:

1. Nước máy thông thường:Đối với các ứng dụng nước tinh khiết, thép không gỉ 304 thường được chọn.thép không gỉ 316 được ưa thích do khả năng chống ăn mòn cao hơn so với 304Trong trường hợp nước biển, titan tinh khiết (GR1) là sự lựa chọn ưa thích do nồng độ ion clorua cao.thép không gỉ siêu 254SMO có thể được sử dụng trong môi trường có hàm lượng ion clorua cao hơn 316.
2. axit:Đối với axit sulfuric pha loãng với nồng độ dưới 10% và nhiệt độ dưới 50 °C, thép không gỉ 316 có thể được sử dụng.254SMO, hoặc hợp kim Hastelloy C276. nguyên tắc tương tự áp dụng cho axit phosphoric và axit clorua.
3. KhíTrong các khu vực phía nam, thép không gỉ 316L thường được chọn vì nhiệt độ hơi nước thường trên 120 °C.xem xét các yếu tố chi phí, một số khách hàng có thể chọn thép không gỉ 304.cần lưu ý rằng việc sử dụng lâu dài thép không gỉ 304 trong các ứng dụng hơi nước nhiệt độ cao có thể dẫn đến biến dạng của bộ trao đổi nhiệt tấm.
4. Dầu:Đối với các thiết bị bôi trơn dầu chung và các ứng dụng dầu thủy lực, thép không gỉ 304 phù hợp.Thép không gỉ 316 được khuyến cáo.

Ứng dụng
