Máy trao đổi nhiệt Tranter tấm Gasket Molybdenum thép không gỉ

Mô tả sản phẩm

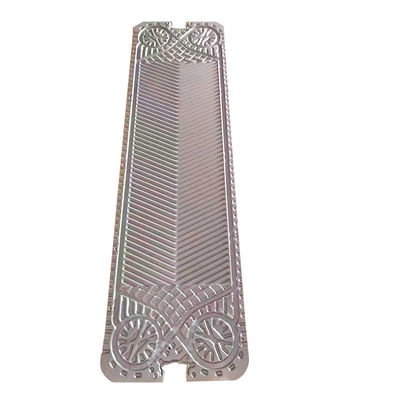

GC26 GX100 Thép không gỉ Titanium Molybdenum Tranter Đĩa trao đổi nhiệt với Gasket EPDM

TRANTER Bảng trao đổi nhiệt

1. Máy trao đổi nhiệt tấm là một loại trao đổi nhiệt hiện đại và hiệu quả bao gồm một loạt các tấm kim loại có hình dạng lốp đặc biệt.Nó được sử dụng rộng rãi trong các ngành công nghiệp như hóa dầu, kỹ thuật cơ khí, ô tô, chế biến thực phẩm, điện và luyện kim, đóng tàu, HVAC, và nhiều hơn nữa.
2. Bảng trao đổi nhiệt là các thành phần chuyên dụng được sử dụng trong bộ trao đổi nhiệt tấm để tách chất lỏng và tạo điều kiện trao đổi nhiệt. Có ba hình thức chính của tấm trao đổi nhiệt:Bảng lông lông trâu, các tấm ván phẳng ngang, và các tấm đúc.

Các thành phần cấu trúc của bộ trao đổi nhiệt tấm: Bảng trao đổi nhiệt, vỏ, tấm nén cố định, tấm nén di động, thanh dẫn, đệm và nốt kẹp, trụ, ngăn cách trung gian, v.v.

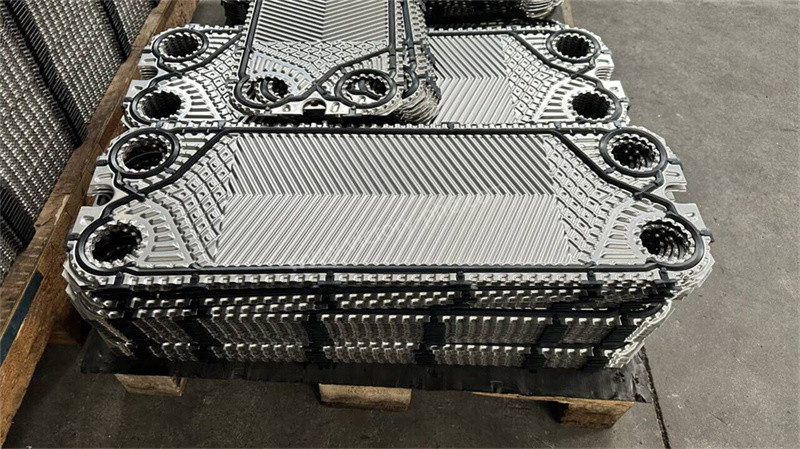

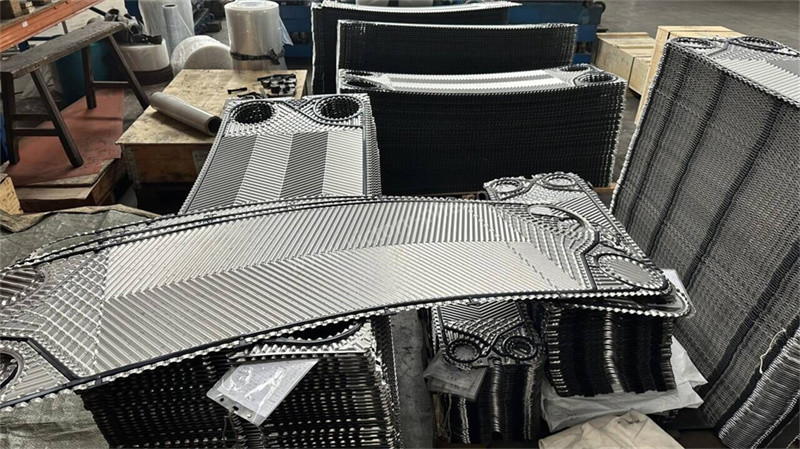

1. Bảng trao đổi nhiệt: một tấm kim loại được ép với các đường cong, rãnh niêm phong và lỗ góc, là một yếu tố chuyển nhiệt quan trọng.Tăng độ bền và độ cứng của các tấm mỏng, cải thiện khả năng chịu áp suất của bộ trao đổi nhiệt và thúc đẩy dòng chảy hỗn loạn của chất lỏng trên bề mặt trao đổi nhiệt, giảm sự hình thành trầm tích và bụi bẩn.
2. Ghi đệm: niêm phong ngoại vi của tấm để ngăn chất lỏng rò rỉ ra ngoài,và niêm phong một phần của các lỗ góc theo yêu cầu thiết kế để cho phép chất lỏng nóng và lạnh chảy trong các kênh tương ứng của họ.
3. Bảng nén cố định và tấm nén di động: Thông thường được làm bằng tấm thép carbon hoặc tấm thép không gỉ,Độ dày được xác định theo khả năng chịu áp lực để đảm bảo rằng các tấm trao đổi nhiệt được niêm phong và chặt đồng đềuBảng nén cố định được cố định ở đầu trước, và tấm nén di động được sử dụng cùng với nó và có thể trượt trên thanh hướng dẫn để dễ dàng lắp đặt,tháo rời và bảo trì.
4. Cây dẫn:được cố định trên tấm kẹp và trụ cột, được sử dụng để hỗ trợ và định vị tấm.
5. Bảng phân vùng giữa: một tấm chia một bộ trao đổi nhiệt tấm thành hai hoặc nhiều phần trao đổi nhiệt.các gói tấm trên cùng một khung có thể được chia thành hai hoặc nhiều phần, và mỗi phần có thể cung cấp trao đổi nhiệt cho hai chất lỏng tương ứng.
6. Các nút và hạt khóa: được sắp xếp đồng đều xung quanh tấm nén, được sử dụng để kẹp tấm giữa tấm nén cố định và tấm nén di động.
7. Cột: hỗ trợ trọng lượng của bộ trao đổi nhiệt tấm và tích hợp toàn bộ bộ bộ trao đổi nhiệt.
