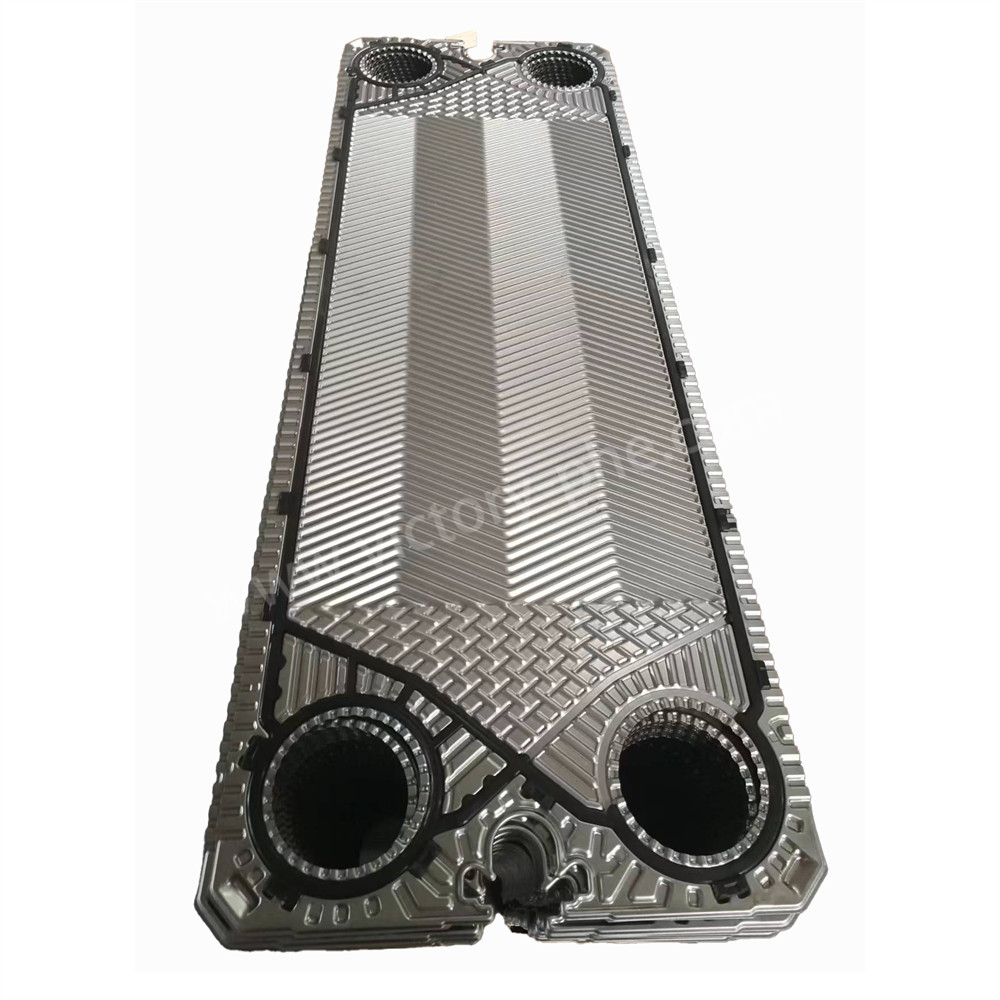

M15B M15M Đĩa trao đổi nhiệt theta cao với miếng dán để làm mát tối ưu

Mô tả sản phẩm

M15B M15M Đĩa trao đổi nhiệt theta cao với miếng dán để làm mát tối ưu

Bảng trao đổi nhiệt

Bảng trao đổi nhiệt là các thành phần được sử dụng trong bộ trao đổi nhiệt tấm, đó là các thiết bị được thiết kế để chuyển nhiệt từ một chất lỏng sang chất lỏng khác.Những tấm này thường được làm bằng kim loại và được sắp xếp theo cách cho phép chuyển nhiệt hiệu quả giữa hai chất lỏng trong khi giữ cho chúng tách biệt.

Nhu cầu về tấm trao đổi nhiệt phát sinh từ yêu cầu truyền nhiệt hiệu quả giữa hai chất lỏng mà không cho phép chúng trộn.và các ứng dụng dân cư nơi chuyển nhiệt là điều cần thiết cho các quy trình như sưởi ấm, làm mát, và phục hồi năng lượng nhiệt.

Các lý do chính để sử dụng tấm trao đổi nhiệt để chuyển nhiệt bao gồm:

1. Chuyển nhiệt hiệu quả: Các tấm trao đổi nhiệt được thiết kế để tối đa hóa diện tích bề mặt có sẵn để chuyển nhiệt giữa hai chất lỏng, dẫn đến trao đổi nhiệt hiệu quả và nhanh chóng.

2Thiết kế nhỏ gọn: Máy trao đổi nhiệt tấm với tấm trao đổi nhiệt cung cấp một giải pháp nhỏ gọn và hiệu quả về không gian để chuyển nhiệt so với các máy trao đổi nhiệt vỏ và ống truyền thống.

3. Hiển thị: Bảng trao đổi nhiệt có thể được cấu hình theo các mẫu và thiết kế khác nhau để phù hợp với các loại chất lỏng, tốc độ lưu lượng và chênh lệch nhiệt độ khác nhau,làm cho chúng linh hoạt cho một loạt các ứng dụng.

4Hiệu quả năng lượng: Bằng cách tạo điều kiện chuyển nhiệt hiệu quả, tấm trao đổi nhiệt góp phần tiết kiệm năng lượng và cải thiện hiệu quả quy trình trong hệ thống sưởi ấm và làm mát.

Các sản phẩm chủ yếu phù hợp với ACCESSEN / GEA (Kelvion) / APV / Sondex / Tranter / Hisaka / API / Funke / Vicarb / Mueller / SWEP / Fischer / AGC / Thermalwave / ITT / LHE / DHP, v.v.

Ứng dụng

Cấu hình độ dày tấm trao đổi nhiệt tấm

• AISI 304 thường có độ dày 0,4 hoặc 0,5 mm
• AISI 316 luôn luôn là 0,5 và 0,6 mm
• 254 SMO (lian cao) thường là 0,6 mm
• Bảng titan luôn luôn là 0,5 và 0,6 mm
• Một số có tấm dày hơn (đối với các ứng dụng áp suất cao)
• Một số PHEs có 0,4 mm (hoạt động áp suất thấp)
• Hastelloy C-276 (xuất hợp kim loại) thường là 0,6 mm

Quá trình sản xuất:

• Chuẩn bị nguyên liệu thô: Các tấm thép không gỉ chất lượng cao được chọn làm nguyên liệu nguyên liệu do khả năng chống ăn mòn và dẫn nhiệt tuyệt vời của chúng.Độ dày tấm được xác định dựa trên thông số kỹ thuật sản phẩm và yêu cầu thiết kế.
• Cắt và làm bằng: Các tấm thép không gỉ được cắt chính xác bằng cách sử dụng máy công cụ để đáp ứng các yêu cầu thiết kế.
• Nhập dấu: Các tấm phẳng được đánh dấu bằng máy ép thủy lực để tạo ra các mô hình xương cá hồi cụ thể.Kiểm soát chính xác được duy trì trong quá trình đóng dấu để ngăn chặn biến dạng đĩa hoặc hư hỏng.
• Điều trị bề mặt: Các tấm được xử lý bề mặt như đánh bóng, phun cát hoặc phủ để tăng khả năng chống ăn mòn và hiệu suất truyền nhiệt.Sự lựa chọn phương pháp điều trị phụ thuộc vào các yêu cầu cụ thể.
• Lắp ráp và kiểm tra: Các tấm được lắp ráp theo các yêu cầu thiết kế, tạo thành một bộ trao đổi nhiệt tấm có thể tháo rời với niêm phong miếng cao su hoặc một bộ trao đổi nhiệt tấm được hàn hoàn toàn thông qua hàn cung argon.Đảm bảo gắn chặt và không có khoảng trống trong quá trình lắp rápMột thử nghiệm áp suất hiệu suất nghiêm ngặt được tiến hành sau khi lắp ráp, và một báo cáo nhà máy được phát hành để xác minh sự tuân thủ các tiêu chuẩn chất lượng.
•
