Mô tả sản phẩm

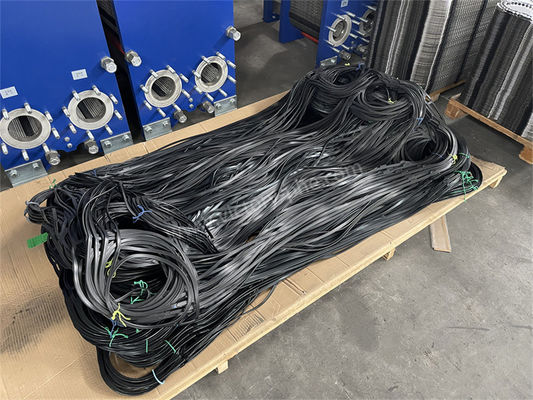

M15B M15M Đĩa trao đổi nhiệt theta cao với miếng dán để làm mát tối ưu
Bảng trao đổi nhiệt
Bảng trao đổi nhiệt là thành phần không thể thiếu trong bộ trao đổi nhiệt tấm, được thiết kế để chuyển nhiệt giữa các chất lỏng.Những tấm này được sắp xếp để tối ưu hóa trao đổi nhiệt trong khi giữ các chất lỏng tách biệt.
Nhu cầu về tấm trao đổi nhiệt phát sinh từ nhu cầu chuyển nhiệt giữa các chất lỏng một cách hiệu quả mà không trộn chúng.và các kịch bản dân cư nơi chuyển nhiệt là rất quan trọng cho các quy trình như sưởi ấm, làm mát, và phục hồi năng lượng nhiệt.
Những lợi ích chính của việc sử dụng tấm trao đổi nhiệt để chuyển nhiệt bao gồm:
1Tăng hiệu quả chuyển nhiệt: Các tấm trao đổi nhiệt được thiết kế để tối đa hóa diện tích bề mặt để trao đổi nhiệt hiệu quả và nhanh chóng giữa các chất lỏng.
2Thiết kế nhỏ gọn: Máy trao đổi nhiệt tấm với tấm trao đổi nhiệt cung cấp một giải pháp hiệu quả về không gian để chuyển nhiệt so với các máy trao đổi nhiệt vỏ và ống truyền thống.
3. Hiển thị: Bảng trao đổi nhiệt có thể được cấu hình theo các mẫu và thiết kế khác nhau để phù hợp với các loại chất lỏng, tốc độ lưu lượng và sự khác biệt nhiệt độ,làm cho chúng thích nghi với một loạt các ứng dụng.
4Hiệu quả năng lượng: Bằng cách tạo điều kiện chuyển nhiệt hiệu quả, tấm trao đổi nhiệt góp phần tiết kiệm năng lượng và cải thiện hiệu quả quy trình trong hệ thống sưởi ấm và làm mát.
| Thương hiệu | Mô hình |
|
M3,M6,M6-D,M6M,M6MC,M10B,M10M,M15B,M15M,M15MC,M20M M20B,MX25B,MX25M,M30,TS6,TL6B,TS20,TL10B,TL10P,T20B,T20M, T20P,TL35B P16,P26,P36,AK20,JWP26,JWP36,M6MW,M10BW,MK15BW |
| Vật liệu | Thông số kỹ thuật |
| Thép không gỉ |
SUS304 316 316L 310S 904 |
| Titanium và hợp kim titan-palladium | TAi TAi-Pd |
| Hastelloy |
C276 D205 B2G |
| Nickel | Ni200 Ni201 |
| Molybden | 254 |
Các sản phẩm chủ yếu phù hợp với ACCESSEN / GEA (Kelvion) / APV / Sondex / Tranter / Hisaka / API / Funke / Vicarb / Mueller / SWEP / Fischer / AGC / Thermalwave / ITT / LHE / DHP, v.v.
Ứng dụng
| Vật liệu tấm | Thích hợp cho chất lỏng |
| Thép không gỉ (SUS304.316, v.v.) | Nước tinh khiết, nước sông, dầu ăn, dầu khoáng |
| Titanium và titanium palladium (Ti, Ti-Pd) | Nước biển, nước muối, hợp chất muối |
| 20Cr,18Ni,6Mo ((254SMO) | Axit sulfuric pha loãng, dung dịch nước muối pha loãng, dung dịch nước vô cơ |
| Nickel (Ni) | Nhiệt độ cao, cao nồng độ soda gây cháy |
| Hợp kim HASTELLOY (C276, D205, B2G) | Axit sulfuric tập trung, axit hydrochloric, axit phosphoric |
Cấu hình độ dày tấm trao đổi nhiệt tấm
Quá trình sản xuất:
Việc chuẩn bị nguyên liệu thô: Các tấm thép không gỉ hạng cao được lựa chọn cẩn thận vì khả năng chống ăn mòn và dẫn nhiệt vượt trội.Độ dày của tấm được xác định chính xác theo thông số kỹ thuật sản phẩm và các thông số thiết kế.
Cắt và làm bằng: Công cụ máy tiên tiến được sử dụng để cắt chính xác các tấm thép không gỉ, đảm bảo tuân thủ các thông số kỹ thuật thiết kế.xử lý làm bằng để đạt được bề mặt mịn và đồng đều.
Bấm đính: Các tấm ngang được đánh đính bằng máy ép thủy lực để tạo ra các mẫu xương cá hồi cụ thể. Quá trình này tăng tỷ lệ nhiễu loạn, tạo điều kiện chuyển nhiệt hiệu quả.Các biện pháp kiểm soát nghiêm ngặt được thực hiện để ngăn chặn biến dạng đĩa hoặc hư hại trong quá trình đóng dấu.
Điều trị bề mặt: Các phương pháp xử lý bề mặt khác nhau như đánh bóng, phun cát hoặc phủ áp dụng cho các tấm để tăng khả năng chống ăn mòn và hiệu suất truyền nhiệt.Việc lựa chọn phương pháp xử lý phụ thuộc vào các yêu cầu cụ thể.
Lắp ráp và kiểm tra: Các tấm được lắp ráp tỉ mỉ theo thông số kỹ thuật thiết kế,dẫn đến sự hình thành của một bộ trao đổi nhiệt tấm có thể tháo rời với niêm phong miếng gốm hoặc một bộ trao đổi nhiệt tấm hàn hoàn toàn sử dụng hàn cung argon. Phụ thuộc chính xác và không có khoảng trống được đảm bảo tỉ mỉ trong quá trình lắp ráp. sau đó một thử nghiệm áp suất hiệu suất nghiêm ngặt được tiến hành sau khi lắp ráp,và một báo cáo nhà máy toàn diện được ban hành để xác nhận sự tuân thủ các tiêu chuẩn chất lượng nghiêm ngặt.
