Mô tả sản phẩm

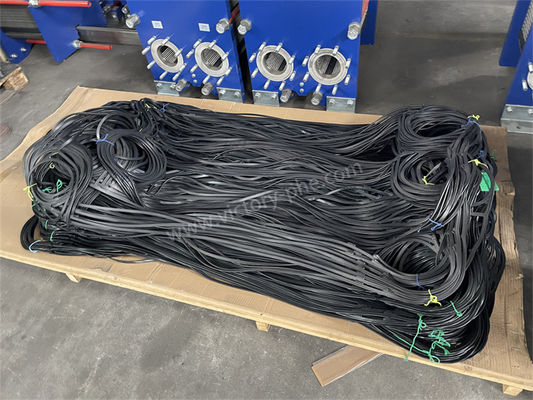

M15B M15M Đĩa trao đổi nhiệt theta cao với miếng dán để làm mát tối ưu
Bảng trao đổi nhiệt
Bảng trao đổi nhiệt phục vụ như là các thành phần thiết yếu trong bộ trao đổi nhiệt tấm, tạo điều kiện chuyển nhiệt giữa các chất lỏng.Những tấm này được sắp xếp chiến lược để tối ưu hóa trao đổi nhiệt trong khi đảm bảo tách chất lỏng.
Nhu cầu về tấm trao đổi nhiệt xuất phát từ sự cần thiết để chuyển nhiệt giữa các chất lỏng hiệu quả, mà không bị trộn.và môi trường dân cư nơi chuyển nhiệt là trọng tâm cho các hoạt động như sưởi ấm, làm mát, và phục hồi năng lượng nhiệt.
Những lợi thế chính của việc sử dụng tấm trao đổi nhiệt để chuyển nhiệt bao gồm:
1Tăng hiệu quả chuyển nhiệt: Bảng trao đổi nhiệt được thiết kế để tối đa hóa diện tích bề mặt, thúc đẩy trao đổi nhiệt hiệu quả và nhanh chóng giữa các chất lỏng.
2Thiết kế nhỏ gọn: Máy trao đổi nhiệt tấm có tấm trao đổi nhiệt cung cấp một giải pháp hiệu quả về không gian để chuyển nhiệt so với các máy trao đổi nhiệt vỏ và ống thông thường.
3. Hiển thị: Bảng trao đổi nhiệt có thể được thiết kế theo các mẫu và thiết kế khác nhau để phù hợp với các loại chất lỏng, tốc độ lưu lượng và nhiệt độ khác nhau,Tăng khả năng thích nghi của chúng trong một loạt các ứng dụng.
4Hiệu quả năng lượng: Bằng cách tạo điều kiện chuyển nhiệt hiệu quả, tấm trao đổi nhiệt góp phần tiết kiệm năng lượng và tăng hiệu quả hoạt động trong hệ thống sưởi ấm và làm mát.
| Thương hiệu | Mô hình |
|
M3,M6,M6-D,M6M,M6MC,M10B,M10M,M15B,M15M,M15MC,M20M M20B,MX25B,MX25M,M30,TS6,TL6B,TS20,TL10B,TL10P,T20B,T20M, T20P,TL35B P16,P26,P36,AK20,JWP26,JWP36,M6MW,M10BW,MK15BW |
| Vật liệu | Thông số kỹ thuật |
| Thép không gỉ |
SUS304 316 316L 310S 904 |
| Titanium và hợp kim titan-palladium | TAi TAi-Pd |
| Hastelloy |
C276 D205 B2G |
| Nickel | Ni200 Ni201 |
| Molybden | 254 |
Các sản phẩm chủ yếu phù hợp với ACCESSEN / GEA (Kelvion) / APV / Sondex / Tranter / Hisaka / API / Funke / Vicarb / Mueller / SWEP / Fischer / AGC / Thermalwave / ITT / LHE / DHP, v.v.
Ứng dụng
| Vật liệu tấm | Thích hợp cho chất lỏng |
| Thép không gỉ (SUS304.316, v.v.) | Nước tinh khiết, nước sông, dầu ăn, dầu khoáng |
| Titanium và titanium palladium (Ti, Ti-Pd) | Nước biển, nước muối, hợp chất muối |
| 20Cr,18Ni,6Mo ((254SMO) | Axit sulfuric pha loãng, dung dịch nước muối pha loãng, dung dịch nước vô cơ |
| Nickel (Ni) | Nhiệt độ cao, cao nồng độ soda gây cháy |
| Hợp kim HASTELLOY (C276, D205, B2G) | Axit sulfuric tập trung, axit hydrochloric, axit phosphoric |
Cấu hình độ dày tấm trao đổi nhiệt tấm
Quá trình sản xuất:
Chuẩn bị nguyên liệu thô: Chọn cẩn thận các tấm thép không gỉ hạng cao vì khả năng chống ăn mòn và dẫn nhiệt đặc biệt của chúng.Độ dày tấm được xác định kỹ lưỡng để phù hợp với thông số kỹ thuật sản phẩm và các thông số thiết kế.
Cắt và làm bằng: Sử dụng công cụ máy tiên tiến, tấm thép không gỉ được cắt chính xác để đáp ứng các đặc điểm kỹ thuật.xử lý làm bằng để đạt được bề mặt đồng đều và mịn.
Băng: Băng máy ép thủy lực được sử dụng trên các tấm ngang để tạo ra các mẫu xương cá hồi cụ thể, tăng hệ số nhiễu loạn để chuyển nhiệt hiệu quả.Các biện pháp kiểm soát nghiêm ngặt được thực hiện để ngăn chặn biến dạng đĩa hoặc hư hỏng trong quá trình đóng dấu.
Điều trị bề mặt: Các kỹ thuật xử lý bề mặt khác nhau như đánh bóng, phun cát hoặc phủ áp dụng cho các tấm để tăng khả năng chống ăn mòn và hiệu suất truyền nhiệt,được chọn dựa trên các yêu cầu cụ thể.
Lắp ráp và kiểm tra: Các tấm được lắp ráp tỉ mỉ theo thông số kỹ thuật thiết kế,dẫn đến sự hình thành của một bộ trao đổi nhiệt tấm có thể tháo rời với niêm phong miếng cao su hoặc một bộ trao đổi nhiệt tấm được hàn hoàn toàn bằng cách hàn cung argon. Chọn chính xác và không có khoảng trống được đảm bảo tỉ mỉ trong quá trình lắp ráp. sau đó một thử nghiệm áp suất hiệu suất nghiêm ngặt được tiến hành sau khi lắp ráp,tiếp theo là phát hành báo cáo nhà máy toàn diện để xác minh sự tuân thủ các tiêu chuẩn chất lượng nghiêm ngặt.
