Mô tả sản phẩm

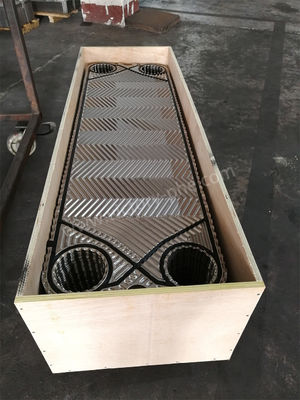

M15B M15M Đĩa trao đổi nhiệt theta cao với miếng dán để làm mát tối ưu
Bảng trao đổi nhiệt
Bảng trao đổi nhiệt phục vụ một chức năng quan trọng như là các thành phần không thể thiếu trong bộ trao đổi nhiệt tấm, tạo điều kiện chuyển nhiệt hiệu quả giữa các chất lỏng.Những tấm này được sắp xếp chiến lược để tối ưu hóa trao đổi nhiệt trong khi đảm bảo tách chất lỏng.
Nhu cầu về tấm trao đổi nhiệt phát sinh từ sự cần thiết để chuyển nhiệt giữa các chất lỏng hiệu quả, mà không có sự trộn lẫn.và môi trường dân cư nơi chuyển nhiệt là điều cần thiết cho các quy trình như sưởi ấm, làm mát, và phục hồi năng lượng nhiệt.
Những lợi thế chính của việc sử dụng tấm trao đổi nhiệt để chuyển nhiệt bao gồm:
1Tăng hiệu quả chuyển nhiệt: Các tấm trao đổi nhiệt được thiết kế cẩn thận để tối đa hóa diện tích bề mặt, do đó cho phép trao đổi nhiệt hiệu quả và nhanh chóng giữa các chất lỏng.
2Thiết kế nhỏ gọn: Máy trao đổi nhiệt tấm có tấm trao đổi nhiệt cung cấp một giải pháp hiệu quả về không gian để chuyển nhiệt so với các máy trao đổi nhiệt vỏ và ống thông thường.
3. Độ linh hoạt: Bảng trao đổi nhiệt có thể được tùy chỉnh để phù hợp với các mẫu và thiết kế khác nhau, cho phép thích nghi với các loại chất lỏng, tốc độ lưu lượng và nhiệt độ khác nhau.Tính linh hoạt này làm tăng khả năng áp dụng của chúng trên một loạt các ngành công nghiệp và ứng dụng.
4Hiệu quả năng lượng: Bằng cách tạo điều kiện chuyển nhiệt hiệu quả, tấm trao đổi nhiệt góp phần tiết kiệm năng lượng và cải thiện hiệu quả hoạt động trong hệ thống sưởi ấm và làm mát,dẫn đến giảm tiêu thụ năng lượng và chi phí hoạt động thấp hơn.
| Thương hiệu | Mô hình |
|
M3,M6,M6-D,M6M,M6MC,M10B,M10M,M15B,M15M,M15MC,M20M M20B,MX25B,MX25M,M30,TS6,TL6B,TS20,TL10B,TL10P,T20B,T20M, T20P,TL35B P16,P26,P36,AK20,JWP26,JWP36,M6MW,M10BW,MK15BW |
| Vật liệu | Thông số kỹ thuật |
| Thép không gỉ |
SUS304 316 316L 310S 904 |
| Titanium và hợp kim titan-palladium | TAi TAi-Pd |
| Hastelloy |
C276 D205 B2G |
| Nickel | Ni200 Ni201 |
| Molybden | 254 |
Các sản phẩm chủ yếu phù hợp với ACCESSEN / GEA (Kelvion) / APV / Sondex / Tranter / Hisaka / API / Funke / Vicarb / Mueller / SWEP / Fischer / AGC / Thermalwave / ITT / LHE / DHP, v.v.
Ứng dụng
| Vật liệu tấm | Thích hợp cho chất lỏng |
| Thép không gỉ (SUS304.316, v.v.) | Nước tinh khiết, nước sông, dầu ăn, dầu khoáng |
| Titanium và titanium palladium (Ti, Ti-Pd) | Nước biển, nước muối, hợp chất muối |
| 20Cr,18Ni,6Mo ((254SMO) | Axit sulfuric pha loãng, dung dịch nước muối pha loãng, dung dịch nước vô cơ |
| Nickel (Ni) | Nhiệt độ cao, cao nồng độ soda gây cháy |
| Hợp kim HASTELLOY (C276, D205, B2G) | Axit sulfuric tập trung, axit hydrochloric, axit phosphoric |
Cấu hình độ dày tấm trao đổi nhiệt tấm
Quá trình sản xuất:
Việc chuẩn bị vật liệu: Các tấm thép không gỉ hạng cao được lựa chọn cẩn thận vì khả năng chống ăn mòn và dẫn nhiệt đặc biệt của chúng,đảm bảo sự phù hợp với các thông số kỹ thuật sản phẩm và các thông số thiết kế.
Cắt và làm bằng: Máy móc tiên tiến cắt chính xác các tấm thép không gỉ theo thông số kỹ thuật thiết kế.một điều trị làm bằng bằng được áp dụng để đạt được bề mặt đồng nhất và mịn.
Băng: Băng máy ép thủy lực tạo ra các mô hình xương cá hồi cụ thể trên các tấm ngang để tăng hệ số nhiễu loạn để chuyển nhiệt hiệu quả.Các biện pháp kiểm soát nghiêm ngặt ngăn chặn biến dạng đĩa hoặc hư hỏng trong quá trình đóng dấu.
Điều trị bề mặt: Các kỹ thuật khác nhau như đánh bóng, xả cát hoặc sơn được áp dụng tỉ mỉ để tăng khả năng chống ăn mòn và hiệu suất truyền nhiệt,được chọn dựa trên các yêu cầu cụ thể.
Lắp ráp và kiểm tra: Các tấm được lắp ráp tỉ mỉ theo thông số kỹ thuật thiết kế,có kết quả là một bộ trao đổi nhiệt tấm có thể tháo rời với niêm phong miếng cao su hoặc một bộ trao đổi nhiệt tấm được hàn hoàn toàn bằng cách hàn cung argon. Đặt chính xác và không có khoảng trống được đảm bảo trong quá trình lắp ráp. Sau đó, một thử nghiệm áp suất hiệu suất nghiêm ngặt được tiến hành,tiếp theo là phát hành báo cáo nhà máy toàn diện để xác minh sự tuân thủ các tiêu chuẩn chất lượng nghiêm ngặt.
