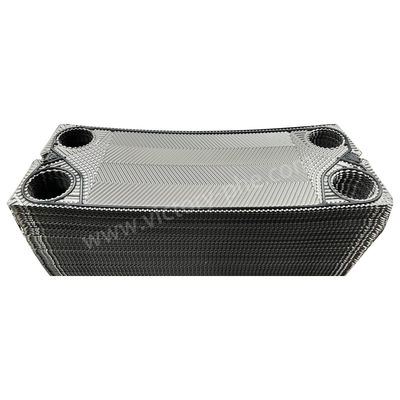

GEA tấm đệm trao đổi nhiệt tấm xương cá sấu mẫu SGS

Mô tả sản phẩm

Hiệu suất cao C-276 tấm trao đổi nhiệt tấm với ván đệm cho máy làm mát dầu

GEABảng trao đổi nhiệt

Bảng trao đổi nhiệt bao gồm các tấm thép không gỉ rãnh và tròn được dán và hình thành. Các đường rãnh và tròn giữa hai tấm liền kề được kết hợp ở góc 180 độ,do đó, các sườn concave và convex giữa hai tấm của tấm trao đổi nhiệt hình thành một điểm tiếp xúc bước, và các điểm tiếp xúc được kết hợp bằng cách hàn chân không để tạo thành một cấu trúc dòng chảy ngăn xếp chống áp suất cao của tấm trao đổi nhiệt,và các cấu trúc dòng chảy được sắp xếp làm cho các chất lỏng lạnh và nóng trong tấm trao đổi nhiệt tạo ra nhiễu loạn mạnh mẽ và đạt được hiệu ứng trao đổi nhiệt cao. Một tấm trao đổi nhiệt bao gồm một bộ các tấm kim loại lồi sóng với bốn lỗ góc để đi qua hai chất lỏng để chuyển nhiệt.Bảng kim loại được lắp đặt trong một khung với một tấm cố định và một tấm giữ di động ở phía dưới và được kẹp bằng cọc kẹpCác tấm được trang bị các miếng nắp niêm phong để niêm phong các kênh chất lỏng và hướng các chất lỏng chảy xen kẽ vào các kênh lưu lượng tương ứng để tạo thành một trao đổi nhiệt.Tốc độ dòng chảy của chất lỏng, tính chất vật lý của nó, giảm áp suất và sự khác biệt nhiệt độ quyết định số lượng và kích thước của các tấm.nhưng cũng tạo thành nhiều điểm hỗ trợ đủ để chịu được sự khác biệt áp suất giữa các phương tiện truyền thôngBảng kim loại và tấm giữ tấm di động được treo từ thanh dẫn trên và được đặt bởi thanh dẫn dưới, trong khi đầu thanh được cố định vào cột hỗ trợ.

Ứng dụng

Bảng trao đổi nhiệt Chọn:

• Việc lựa chọn các loại tấm và các mô hình lồng sóng cho bộ trao đổi nhiệtđĩanên dựa trên các điều kiện và yêu cầu chuyển nhiệt cụ thể. Trong các tình huống có dòng chảy lớn và giảm áp suất nhỏ,các tấm có sức đề kháng thấp nên được chọnViệc lựa chọn các bộ trao đổi nhiệt tấm có thể tháo rời hoặc được hàn nên được xác định dựa trên các điều kiện áp suất và nhiệt độ của môi trường truyền nhiệt.
• Đối với thiết bị có diện tích chuyển nhiệt lớn, không nên chọn các tấm có diện tích đĩa riêng quá nhỏ.Điều này là bởi vì có quá nhiều tấm có thể dẫn đến tốc độ dòng chảy thấp giữa các tấm, dẫn đến giảm hệ số chuyển nhiệt tổng thể.

Quá trình sản xuất:

Sản xuất tấm thép không gỉ cho máy trao đổi nhiệt tấm bao gồm một số bước chính xác để đảm bảo hiệu suất và tuổi thọ chất lượng cao.

• Cắt và làm bằng: Các tấm thép không gỉ được cắt chính xác bằng cách sử dụng các công cụ máy tiên tiến để đáp ứng các yêu cầu thiết kế cụ thể.một điều trị làm bằng bằng được áp dụng để đảm bảo bề mặt mịn và đồng đềuBước này rất quan trọng để duy trì khả năng chuyển nhiệt hiệu quả.
• Bấm: Các tấm phẳng được đánh dấu kỹ lưỡng bằng máy ép thủy lực. Quá trình này tạo ra các mô hình xương cá hồi độc đáo trên tấm,làm tăng đáng kể nhiễu loạn bên trong bộ trao đổi nhiệtSự hỗn loạn được kiểm soát thúc đẩy chuyển nhiệt tối ưu bằng cách tối đa hóa sự tiếp xúc của chất lỏng với bề mặt tấm.Đặc biệt chú ý đến việc duy trì kiểm soát chính xác trong thời gian đóng dấu để ngăn chặn biến dạng đĩa hoặc hư hỏng.
• Điều trị bề mặt: Để tăng khả năng chống ăn mòn và tối ưu hóa hiệu suất truyền nhiệt, các tấm trải qua các phương pháp xử lý bề mặt như đánh bóng, phun cát hoặc phủ.Phương pháp xử lý cụ thể được chọn dựa trên các yêu cầu mong muốn và điều kiện hoạt độngCác phương pháp xử lý này cải thiện khả năng chống ăn mòn, bẩn và vỏ vỏ của tấm, đảm bảo hiệu quả và độ tin cậy lâu dài.

Câu hỏi và câu trả lời

1. Q: Bạn là một nhà sản xuất hoặc thương mại công ty?

A: Chúng tôi là một nhà sản xuất chuyên nghiệp của máy trao đổi nhiệt tấm, tấm, vỏ, khuôn tấm với kinh nghiệm 18 năm.
