Mô tả sản phẩm

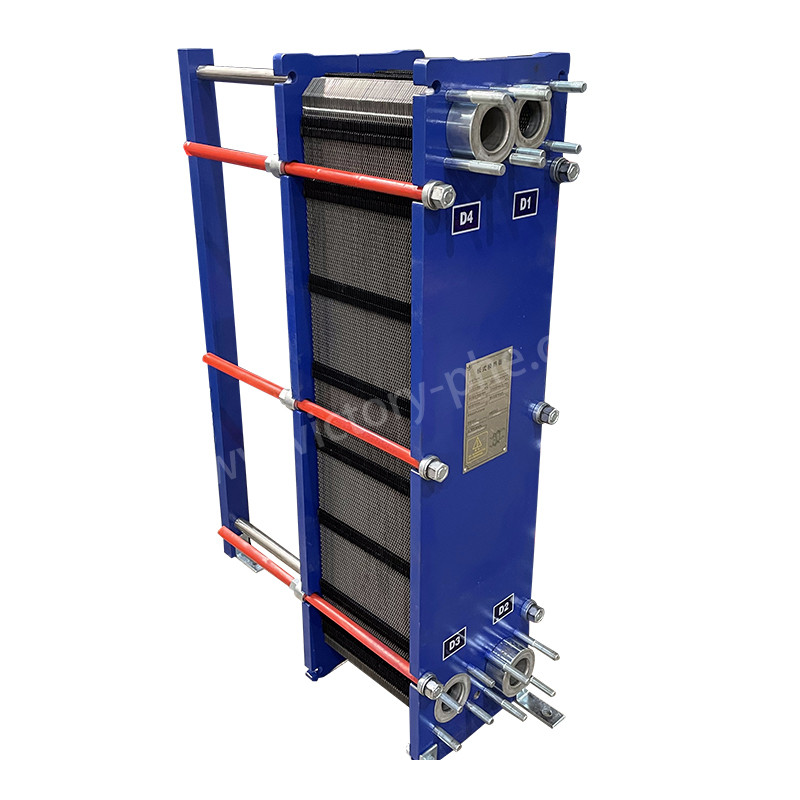

VH05 Stainless Steel Gasketed Plate To Plate Heat Exchanger cho hệ thống HVAC, làm lạnh, nước làm mát Chuyển nhiệt
Máy trao đổi nhiệt tấm
Máy trao đổi nhiệt tấm có một loạt các ứng dụng trên các ngành công nghiệp khác nhau do hiệu quả, thiết kế nhỏ gọn và tính linh hoạt của chúng.
1Hệ thống HVAC:Máy trao đổi nhiệt tấm được sử dụng trong hệ thống sưởi ấm, thông gió và điều hòa không khí để chuyển nhiệt giữa các luồng không khí, nước hoặc chất làm mát.
2- Tủ lạnh:Máy trao đổi nhiệt tấm được sử dụng trong hệ thống làm lạnh cho các ứng dụng làm mát và phục hồi nhiệt.
Ngành công nghiệp thực phẩm và đồ uống: Máy trao đổi nhiệt đĩa được sử dụng cho quá trình pasteurization, sưởi ấm, làm mát và khử trùng trong ngành công nghiệp thực phẩm và đồ uống.
3Xử lý hóa học:Máy trao đổi nhiệt tấm được sử dụng trong các nhà máy chế biến hóa chất để sưởi ấm, làm mát, ngưng tụ và bay hơi các hóa chất khác nhau.
4. Sản xuất điện:Máy trao đổi nhiệt tấm được sử dụng trong các nhà máy điện để làm mát dầu bôi trơn tua-bin, mạch nước làm mát và hệ thống phục hồi nhiệt.
5Ngành công nghiệp biển:Máy trao đổi nhiệt tấm được sử dụng trong các ứng dụng hàng hải cho động cơ làm mát, máy phát điện và hệ thống HVAC trên tàu và nền tảng ngoài khơi.
6Công nghiệp dược phẩm:Máy trao đổi nhiệt tấm được sử dụng cho quá trình sưởi ấm, làm mát và khử trùng trong sản xuất dược phẩm.
7Ngành dầu khí:Máy trao đổi nhiệt tấm được sử dụng cho quá trình sưởi ấm và làm mát trong các nhà máy lọc dầu, nhà máy hóa dầu và các cơ sở chế biến khí tự nhiên.
Đây chỉ là một vài ví dụ về nhiều ứng dụng mà bộ trao đổi nhiệt tấm đóng một vai trò quan trọng trong các quy trình chuyển nhiệt hiệu quả.
|
Mô hình |
DLXU03/DLXM3 |
|
Độ dày tấm |
0.5/0.6mm |
|
Kích thước lỗ tấm |
50mm |
|
Lượng truyền tối đa |
45m3/h |
|
Ống thích hợp cho đường kính lớn |
DN50 |
|
Áp lực làm việc |
1.0/1.6MPa |
|
Áp suất thử nghiệm |
1.3/2.1Mpa |
|
Mô hình |
Tốc độ lưu lượng tối đa tiêu chuẩn m3/h |
Số lượng lớn nhất của các mảnh được lắp ráp N |
Kích thước khóa A |
Chiều dài tối đa L1 |
|
VH05 |
45 |
167 |
N*(300+X) |
1390 |
|
VN5 |
45 |
211 |
N*(2.0+X) |
1390 |
| Các thông số sản phẩm của bộ trao đổi nhiệt tấm đệm | |
| Điểm | Máy trao đổi nhiệt tấm |
| Thương hiệu | Chiến thắng |
| Vật liệu tấm | Titanium/Nickel/Hastolly/Thép không gỉ 0,5mm 0,6mm 0,7mm 0,8mm 1mm |
| Vật liệu đệm | NBR HNBR EPDM HEPDM VITON FKM Silicon |
| Vật liệu khung | Thép Carbon sơn |
| Màu khung | màu xanh hoặc màu tùy chỉnh |
| Loại kết nối | sợi vỏ hoặc sợi |
| Tiêu chuẩn sườn | ANSI ASME BS BA JIS DIN GB ISO |
| Cụm chặt | M24 M30 M39 |
| Áp suất thiết kế | cao nhất 20mpa, thấp nhất 10Mpa |
| Áp lực làm việc | bình thường 12,5Mpa |
| MOQ | 1 bộ |
| Gói | vỏ gỗ poly |
| Bảo hành | một năm |
| OEM | Có thể thay thế |
|
Vật liệu tấm |
Chất lỏng phù hợp |
|
Thép không gỉ (SUS304, 316L v.v.) |
Nước tinh khiết, nước sông, nước muối ăn, dầu khoáng |
|
Titanium, Ti-pd |
Nước muối, nước biển, nước muối |
|
SMO254 |
Axit lưu huỳnh pha loãng, dung dịch nước muối, dung dịch nước vô cơ |
|
Ni |
Nhiệt độ cao, nồng độ cao của soda gây cháy |
|
Hastelloy (C276, C22) |
axit sulfuric tập trung, axit hydrochloric, axit phosphoric |
|
Ghi cơ thể chính |
Nhiệt độ hoạt động (°C) |
Chất lỏng phù hợp |
|
NBR |
-15 ~ +135 |
Nước, nước biển, muối khoáng, nước muối |
|
EPDM |
-25 ~ +180 |
Nước nóng, hơi, axit, cơ sở |
|
F26 |
-25 ~ +230 |
Acid, Base, Fluid |
|
FTP |
0 ~ + 160 |
axit tập trung, cơ sở, dầu nhiệt độ cao, hơi |
Trong hệ thống HVAC (nâng nhiệt, thông gió và điều hòa không khí), bộ trao đổi nhiệt tấm hoạt động bằng cách chuyển nhiệt giữa hai chất lỏng khác nhau, thường là nước và không khí.Đây là cách trao đổi nhiệt tấm hoạt động trong một hệ thống HVAC:
Chuyển nhiệt:Trong bộ trao đổi nhiệt tấm, chất lỏng nóng và lạnh chảy trong các kênh riêng biệt được hình thành bởi các tấm. Nhiệt được chuyển từ chất lỏng nóng sang chất lỏng lạnh thông qua các tấm kim loại.
Hiệu quả chuyển nhiệt:Các tấm trong bộ trao đổi nhiệt tấm mỏng và có diện tích bề mặt lớn, tạo điều kiện chuyển nhiệt hiệu quả giữa các chất lỏng.
Dòng chảy liên tục:Khi chất lỏng chảy qua các kênh được hình thành bởi các tấm, trao đổi nhiệt xảy ra.
Điều khiển nhiệt độ:Máy trao đổi nhiệt tấm được thiết kế để kiểm soát nhiệt độ của không khí được thổi qua hệ thống HVAC, đảm bảo rằng không gian được sưởi ấm hoặc làm mát khi cần thiết.
Tóm lại, bộ trao đổi nhiệt tấm đóng một vai trò quan trọng trong hiệu quả của hệ thống HVAC, giúp điều chỉnh nhiệt độ không khí và cải thiện sự thoải mái nhiệt trong nhà ở,Tòa nhà thương mại và công nghiệp.
