Mô tả sản phẩm

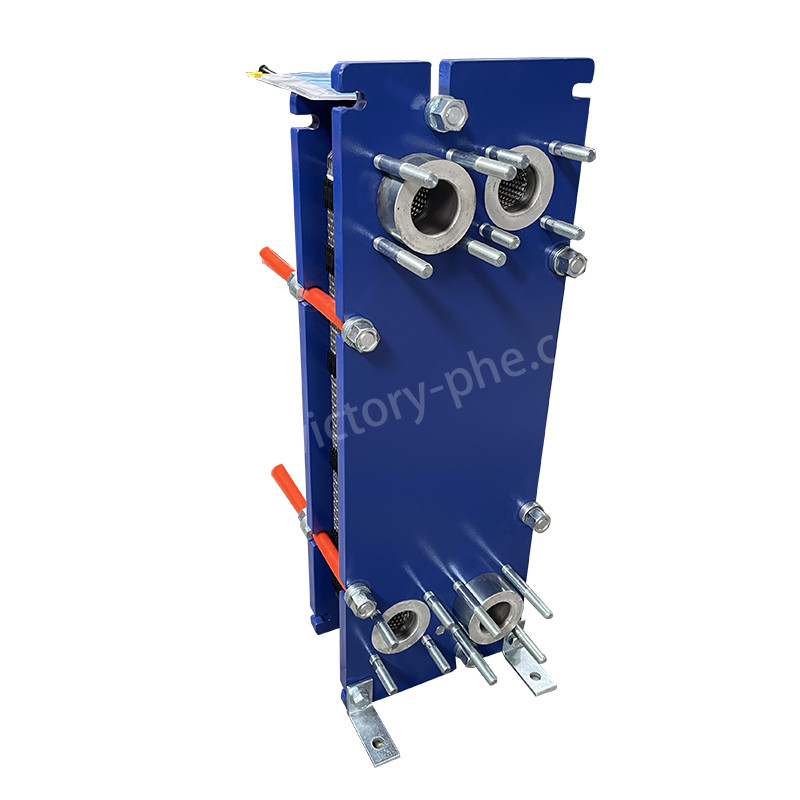

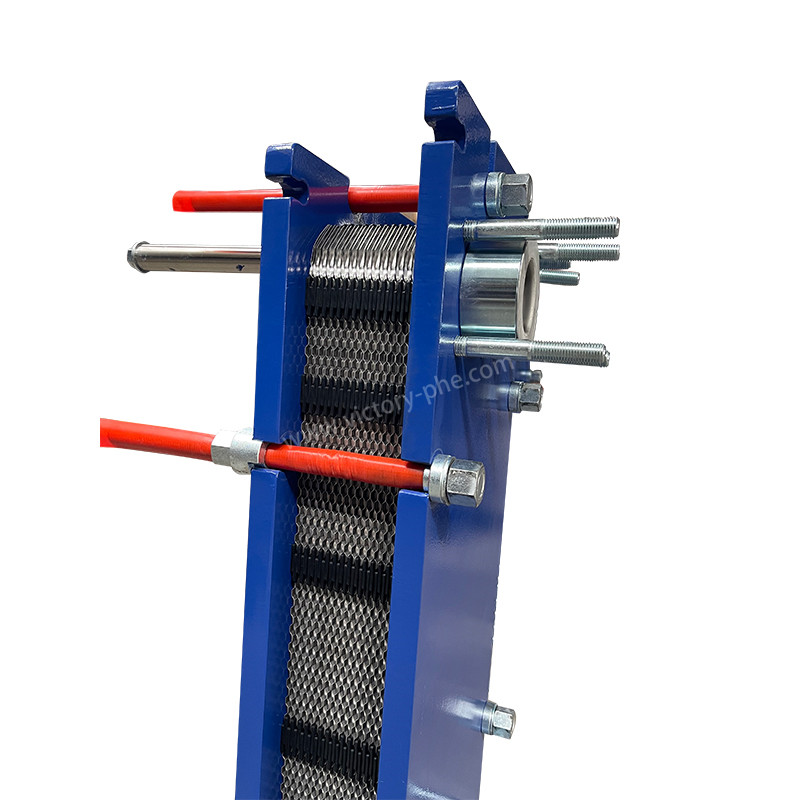

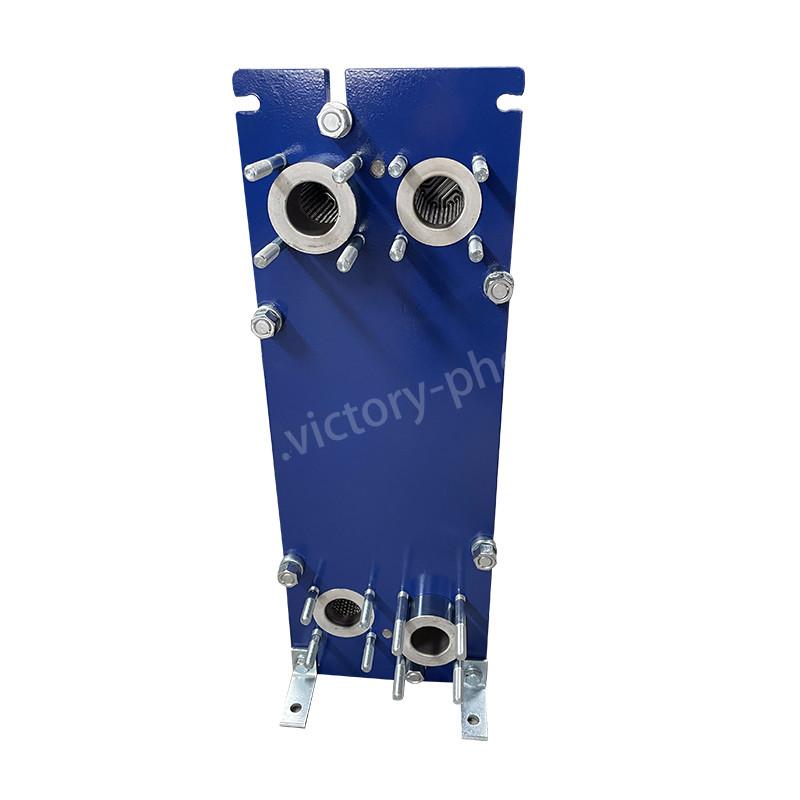

VH05 Máy trao đổi nhiệt tấm thép không gỉ cho hệ thống HVAC, làm lạnh và nước làm mát
Máy trao đổi nhiệt tấm
Máy trao đổi nhiệt tấm có một loạt các ứng dụng trên các ngành công nghiệp khác nhau do hiệu quả, thiết kế nhỏ gọn và tính linh hoạt của chúng.
1Hệ thống HVAC:Máy trao đổi nhiệt tấm đóng một vai trò quan trọng trong hệ thống sưởi ấm, thông gió và điều hòa không khí (HVAC) bằng cách tạo điều kiện chuyển nhiệt hiệu quả giữa các môi trường khác nhau như luồng không khí,nước, hoặc chất làm lạnh.
2- Tủ lạnh:Máy trao đổi nhiệt tấm được sử dụng rộng rãi trong hệ thống làm lạnh cho mục đích làm mát cũng như các ứng dụng phục hồi nhiệt. Trong ngành công nghiệp thực phẩm và đồ uống,Máy trao đổi nhiệt tấm được sử dụng cho một loạt các quy trình bao gồm cả thanh tẩyChúng đóng một vai trò quan trọng trong việc duy trì điều kiện nhiệt độ mong muốn cho các sản phẩm thực phẩm và đồ uống khác nhau.
3Xử lý hóa học:Máy trao đổi nhiệt tấm được sử dụng trong các nhà máy chế biến hóa chất để sưởi ấm, làm mát, ngưng tụ và bay hơi các hóa chất khác nhau.
4. Sản xuất điện:Máy trao đổi nhiệt tấm được sử dụng trong các nhà máy điện để làm mát dầu bôi trơn tua-bin, mạch nước làm mát và hệ thống phục hồi nhiệt.
5Ngành công nghiệp biển:Máy trao đổi nhiệt tấm được sử dụng trong các ứng dụng hàng hải cho động cơ làm mát, máy phát điện và hệ thống HVAC trên tàu và nền tảng ngoài khơi.
6Công nghiệp dược phẩm:Máy trao đổi nhiệt tấm được sử dụng cho quá trình sưởi ấm, làm mát và khử trùng trong sản xuất dược phẩm.
7Ngành dầu khí:Máy trao đổi nhiệt tấm được sử dụng cho quá trình sưởi ấm và làm mát trong các nhà máy lọc dầu, nhà máy hóa dầu và các cơ sở chế biến khí tự nhiên.
Đây chỉ là một vài ví dụ về nhiều ứng dụng mà bộ trao đổi nhiệt tấm đóng một vai trò quan trọng trong các quy trình chuyển nhiệt hiệu quả.
|
Mô hình |
DLXU03/DLXM3 |
|
Độ dày tấm |
0.5/0.6mm |
|
Kích thước lỗ tấm |
50mm |
|
Lượng truyền tối đa |
45m3/h |
|
Ống thích hợp cho đường kính lớn |
DN50 |
|
Áp lực làm việc |
1.0/1.6MPa |
|
Áp suất thử nghiệm |
1.3/2.1Mpa |
|
Mô hình |
Tốc độ lưu lượng tối đa tiêu chuẩn m3/h |
Số lượng lớn nhất của các mảnh được lắp ráp N |
Kích thước khóa A |
Chiều dài tối đa L1 |
|
VH05 |
45 |
167 |
N*(300+X) |
1390 |
|
VN5 |
45 |
211 |
N*(2.0+X) |
1390 |
| Các thông số sản phẩm của bộ trao đổi nhiệt tấm đệm | |
| Điểm | Máy trao đổi nhiệt tấm |
| Thương hiệu | Chiến thắng |
| Vật liệu tấm | Titanium/Nickel/Hastolly/Thép không gỉ 0,5mm 0,6mm 0,7mm 0,8mm 1mm |
| Vật liệu đệm | NBR HNBR EPDM HEPDM VITON FKM Silicon |
| Vật liệu khung | Thép Carbon sơn |
| Màu khung | màu xanh hoặc màu tùy chỉnh |
| Loại kết nối | sợi vỏ hoặc sợi |
| Tiêu chuẩn sườn | ANSI ASME BS BA JIS DIN GB ISO |
| Cụm chặt | M24 M30 M39 |
| Áp suất thiết kế | cao nhất 20mpa, thấp nhất 10Mpa |
| Áp lực làm việc | bình thường 12,5Mpa |
| MOQ | 1 bộ |
| Gói | vỏ gỗ poly |
| Bảo hành | một năm |
| OEM | Có thể thay thế |
|
Vật liệu tấm |
Chất lỏng phù hợp |
|
Thép không gỉ (SUS304, 316L v.v.) |
Nước tinh khiết, nước sông, nước muối ăn, dầu khoáng |
|
Titanium, Ti-pd |
Nước muối, nước biển, nước muối |
|
SMO254 |
Axit lưu huỳnh pha loãng, dung dịch nước muối, dung dịch nước vô cơ |
|
Ni |
Nhiệt độ cao, nồng độ cao của soda gây cháy |
|
Hastelloy (C276, C22) |
axit sulfuric tập trung, axit hydrochloric, axit phosphoric |
|
Ghi cơ thể chính |
Nhiệt độ hoạt động (°C) |
Chất lỏng phù hợp |
|
NBR |
-15 ~ +135 |
Nước, nước biển, muối khoáng, nước muối |
|
EPDM |
-25 ~ +180 |
Nước nóng, hơi, axit, cơ sở |
|
F26 |
-25 ~ +230 |
Acid, Base, Fluid |
|
FTP |
0 ~ + 160 |
axit tập trung, cơ sở, dầu nhiệt độ cao, hơi |
Máy trao đổi nhiệt tấm là thành phần thiết yếu trong hệ thống HVAC, chịu trách nhiệm chuyển nhiệt giữa các chất lỏng như nước và không khí.
1. Chuyển nhiệt:Máy trao đổi nhiệt tấm có các kênh riêng biệt cho chất lỏng nóng và lạnh, cho phép nhiệt chuyển từ chất lỏng nóng sang chất lỏng lạnh thông qua các tấm kim loại.
2- Chuyển nhiệt hiệu quả:Các tấm mỏng với diện tích bề mặt lớn trong bộ trao đổi nhiệt cho phép trao đổi nhiệt hiệu quả giữa các chất lỏng.
3Dòng chảy liên tục:Các chất lỏng chảy qua các kênh được hình thành bởi các tấm, tạo điều kiện chuyển nhiệt nhanh chóng và hiệu quả.
4. Kiểm soát nhiệt độ:Máy trao đổi nhiệt tấm giúp điều chỉnh nhiệt độ của không khí thổi qua hệ thống HVAC, đảm bảo sưởi ấm hoặc làm mát phù hợp cho mức độ thoải mái mong muốn.
Kết luận, bộ trao đổi nhiệt tấm rất quan trọng cho hệ thống HVAC, tăng hiệu quả của chúng và góp phần tạo ra sự thoải mái nhiệt tối ưu trong nhiều môi trường khác nhau, bao gồm dân cư, thương mại,và các tòa nhà công nghiệp.
