Mô tả sản phẩm

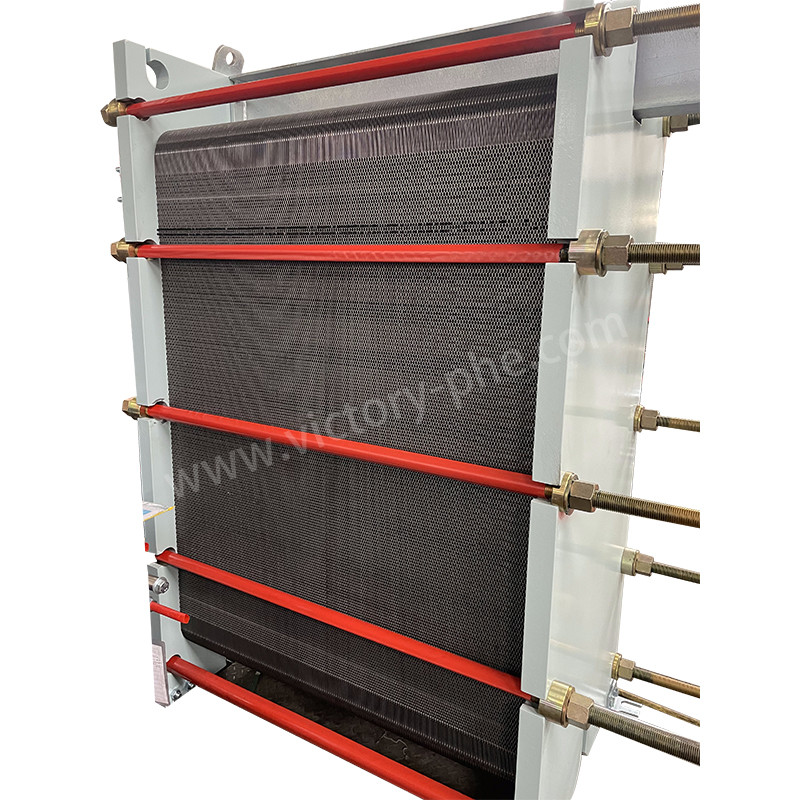

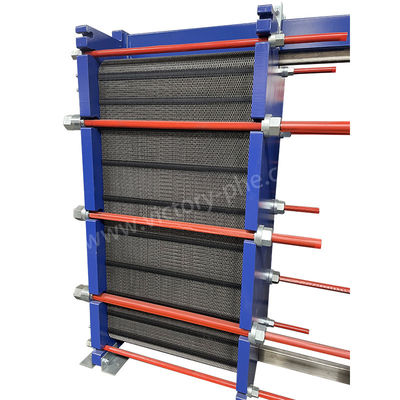

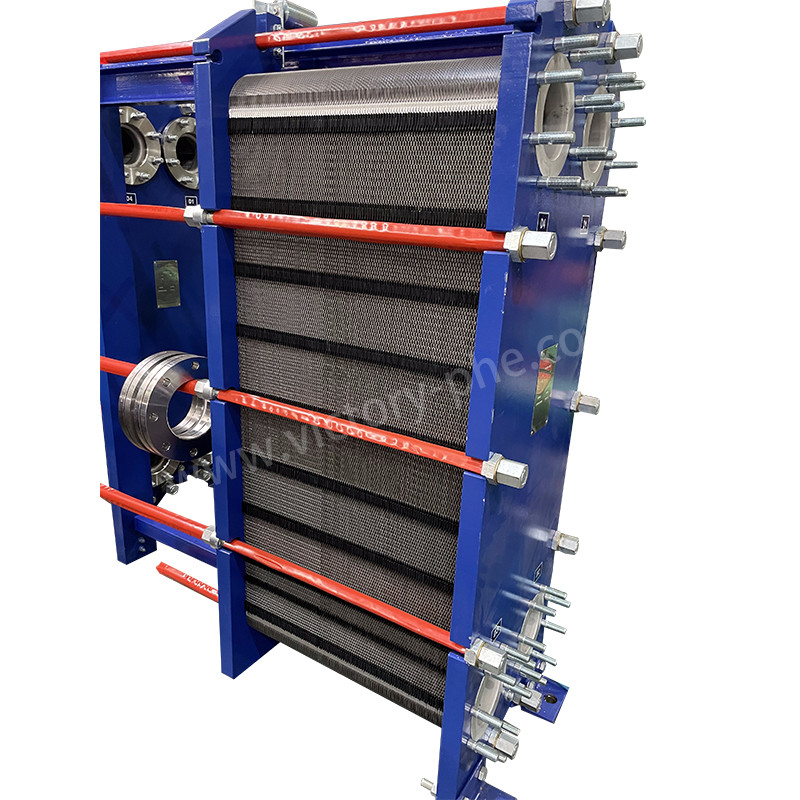

Máy trao đổi nhiệt tấm
Máy trao đổi nhiệt tấm có một loạt các ứng dụng trên các ngành công nghiệp khác nhau do hiệu quả, thiết kế nhỏ gọn và tính linh hoạt của chúng.
1Hệ thống HVAC:Máy trao đổi nhiệt tấm được sử dụng trong hệ thống sưởi ấm, thông gió và điều hòa không khí để chuyển nhiệt giữa các luồng không khí, nước hoặc chất làm mát.
2- Tủ lạnh:Máy trao đổi nhiệt tấm được sử dụng trong hệ thống làm lạnh cho các ứng dụng làm mát và phục hồi nhiệt.
Ngành công nghiệp thực phẩm và đồ uống: Máy trao đổi nhiệt đĩa được sử dụng cho quá trình pasteurization, sưởi ấm, làm mát và khử trùng trong ngành công nghiệp thực phẩm và đồ uống.
3Xử lý hóa học:Máy trao đổi nhiệt tấm được sử dụng trong các nhà máy chế biến hóa chất để sưởi ấm, làm mát, ngưng tụ và bay hơi các hóa chất khác nhau.
4. Sản xuất điện:Máy trao đổi nhiệt tấm được sử dụng trong các nhà máy điện để làm mát dầu bôi trơn tua-bin, mạch nước làm mát và hệ thống phục hồi nhiệt.
5Ngành công nghiệp biển:Máy trao đổi nhiệt tấm được sử dụng trong các ứng dụng hàng hải cho động cơ làm mát, máy phát điện và hệ thống HVAC trên tàu và nền tảng ngoài khơi.
6Công nghiệp dược phẩm:Máy trao đổi nhiệt tấm được sử dụng cho quá trình sưởi ấm, làm mát và khử trùng trong sản xuất dược phẩm.
7Ngành dầu khí:Máy trao đổi nhiệt tấm được sử dụng cho quá trình sưởi ấm và làm mát trong các nhà máy lọc dầu, nhà máy hóa dầu và các cơ sở chế biến khí tự nhiên.
Để chọn một bộ trao đổi nhiệt tấm (PHE), hãy xem xét các yếu tố sau:
Yêu cầu ứng dụng:Xác định nhu cầu ứng dụng cụ thể, bao gồm tốc độ lưu lượng chất lỏng, nhiệt độ vào và ra, áp suất hoạt động và loại chất lỏng đang được xử lý.
Vật liệu tấm và vỏ: Chọn vật liệu phù hợp cho tấm và ván dựa trên khả năng tương thích hóa học, khả năng chống ăn mòn và nhiệt độ hoạt động.
Hiệu quả chuyển nhiệt: Xem xét hiệu suất truyền nhiệt của PHE liên quan đến loại chất lỏng và sự khác biệt nhiệt độ giữa các chất lỏng.
Dễ dàng bảo trìĐánh giá sự dễ dàng bảo trì của PHE, bao gồm khả năng tiếp cận để làm sạch và thay thế các bộ phận.
Chi phí và hiệu quả năng lượng:Xem xét chi phí ban đầu của thiết bị cũng như chi phí hoạt động liên quan đến tiêu thụ năng lượng.
Kích thước và Capacity:Chọn một PHE có kích thước và dung lượng phù hợp để đáp ứng nhu cầu ứng dụng, xem xét các hạn chế không gian có sẵn.
Bằng cách xem xét các yếu tố này và tham khảo ý kiến với một chuyên gia trao đổi nhiệt, bạn có thể đưa ra một lựa chọn sáng suốt đáp ứng nhu cầu cụ thể của ứng dụng của bạn.
Đây chỉ là một vài ví dụ về nhiều ứng dụng mà bộ trao đổi nhiệt tấm đóng một vai trò quan trọng trong các quy trình chuyển nhiệt hiệu quả.
|
Mô hình |
DLXU03/DLXM3 |
|
Độ dày tấm |
0.5/0.6mm |
|
Kích thước lỗ tấm |
50mm |
|
Lượng truyền tối đa |
45m3/h |
|
Ống thích hợp cho đường kính lớn |
DN50 |
|
Áp lực làm việc |
1.0/1.6MPa |
|
Áp suất thử nghiệm |
1.3/2.1Mpa |
|
Mô hình |
Tốc độ lưu lượng tối đa tiêu chuẩn m3/h |
Số lượng lớn nhất của các mảnh được lắp ráp N |
Kích thước khóa A |
Chiều dài tối đa L1 |
|
VH05 |
45 |
167 |
N*(300+X) |
1390 |
|
VN5 |
45 |
211 |
N*(2.0+X) |
1390 |
| Các thông số sản phẩm của bộ trao đổi nhiệt tấm đệm | |
| Điểm | Máy trao đổi nhiệt tấm |
| Thương hiệu | Chiến thắng |
| Vật liệu tấm | Titanium/Nickel/Hastolly/Thép không gỉ 0,5mm 0,6mm 0,7mm 0,8mm 1mm |
| Vật liệu đệm | NBR HNBR EPDM HEPDM VITON FKM Silicon |
| Vật liệu khung | Thép Carbon sơn |
| Màu khung | màu xanh hoặc màu tùy chỉnh |
| Loại kết nối | sợi vỏ hoặc sợi |
| Tiêu chuẩn sườn | ANSI ASME BS BA JIS DIN GB ISO |
| Cụm chặt | M24 M30 M39 |
| Áp suất thiết kế | cao nhất 20mpa, thấp nhất 10Mpa |
| Áp lực làm việc | bình thường 12,5Mpa |
| MOQ | 1 bộ |
| Gói | vỏ gỗ poly |
| Bảo hành | một năm |
| OEM | Có thể thay thế |
Hỏi: Làm thế nào để chắc chắn kích thước và dung lượng khi chọn một PHE
A: Khi lựa chọn bộ trao đổi nhiệt tấm (PHE) và đảm bảo kích thước và dung lượng đáp ứng nhu cầu của bạn, hãy làm theo các bước sau:
Xác định tải nhiệt: Tính toán tốc độ chuyển nhiệt cần thiết dựa trên các yêu cầu nhiệt của ứng dụng.
Tốc độ lưu lượng chất lỏng: Xác định tốc độ lưu lượng của chất lỏng (nóng và lạnh) để xác định công suất của bộ trao đổi nhiệt.
Sự khác biệt nhiệt độ: Xem xét sự khác biệt nhiệt độ giữa các chất lỏng nóng và lạnh để tính toán diện tích bề mặt cần thiết để chuyển nhiệt hiệu quả.
Giảm áp suất: Đánh giá mức giảm áp suất cho phép trong hệ thống để chọn PHE đáp ứng tiêu chí này.
Hạn chế kích thước: Xem xét không gian sẵn có để lắp đặt để đảm bảo PHE được chọn phù hợp trong khu vực được chỉ định.
Hướng dẫn của nhà sản xuất: Hãy tham khảo thông số kỹ thuật và hướng dẫn của nhà sản xuất để chọn kích thước và dung lượng phù hợp dựa trên các yêu cầu ứng dụng của bạn.
Bằng cách làm theo các bước này và xem xét các yếu tố này, bạn có thể chọn một bộ trao đổi nhiệt tấm với kích thước và dung lượng phù hợp để đáp ứng hiệu quả nhu cầu chuyển nhiệt của bạn.
|
Vật liệu tấm |
Chất lỏng phù hợp |
|
Thép không gỉ (SUS304, 316L v.v.) |
Nước tinh khiết, nước sông, nước muối ăn, dầu khoáng |
|
Titanium, Ti-pd |
Nước muối, nước biển, nước muối |
|
SMO254 |
Axit lưu huỳnh pha loãng, dung dịch nước muối, dung dịch nước vô cơ |
|
Ni |
Nhiệt độ cao, nồng độ cao của soda gây cháy |
|
Hastelloy (C276, C22) |
axit sulfuric tập trung, axit hydrochloric, axit phosphoric |
|
Ghi cơ thể chính |
Nhiệt độ hoạt động (°C) |
Chất lỏng phù hợp |
|
NBR |
-15 ~ +135 |
Nước, nước biển, muối khoáng, nước muối |
|
EPDM |
-25 ~ +180 |
Nước nóng, hơi, axit, cơ sở |
|
F26 |
-25 ~ +230 |
Acid, Base, Fluid |
|
FTP |
0 ~ + 160 |
axit tập trung, cơ sở, dầu nhiệt độ cao, hơi |
Trong hệ thống HVAC (nâng nhiệt, thông gió và điều hòa không khí), bộ trao đổi nhiệt tấm hoạt động bằng cách chuyển nhiệt giữa hai chất lỏng khác nhau, thường là nước và không khí.Đây là cách trao đổi nhiệt tấm hoạt động trong một hệ thống HVAC:
Chuyển nhiệt:Trong bộ trao đổi nhiệt tấm, chất lỏng nóng và lạnh chảy trong các kênh riêng biệt được hình thành bởi các tấm. Nhiệt được chuyển từ chất lỏng nóng sang chất lỏng lạnh thông qua các tấm kim loại.
Hiệu quả chuyển nhiệt:Các tấm trong bộ trao đổi nhiệt tấm mỏng và có diện tích bề mặt lớn, tạo điều kiện chuyển nhiệt hiệu quả giữa các chất lỏng.
Dòng chảy liên tục:Khi chất lỏng chảy qua các kênh được hình thành bởi các tấm, trao đổi nhiệt xảy ra.
Điều khiển nhiệt độ:Máy trao đổi nhiệt tấm được thiết kế để kiểm soát nhiệt độ của không khí được thổi qua hệ thống HVAC, đảm bảo rằng không gian được sưởi ấm hoặc làm mát khi cần thiết.
Tóm lại, bộ trao đổi nhiệt tấm đóng một vai trò quan trọng trong hiệu quả của hệ thống HVAC, giúp điều chỉnh nhiệt độ không khí và cải thiện sự thoải mái nhiệt trong nhà ở,Tòa nhà thương mại và công nghiệp.
