Xử lý kiểm soát chất lượng cho bộ trao đổi nhiệt tấm
Trong quá trình sản xuất Máy trao đổi nhiệt tấm (PHE), một số quy trình kiểm soát chất lượng thường được thực hiện để đảm bảo quy trình sản xuất đáp ứng các tiêu chuẩn yêu cầu.Dưới đây là một số quy trình kiểm soát chất lượng chính cho Chuyển nhiệt tấm:
Kiểm tra vật liệu:Kiểm tra chất lượng và thông số kỹ thuật của các vật liệu được sử dụng trong việc xây dựng bộ trao đổi nhiệt, chẳng hạn như tấm, miếng dán và các thành phần khung.
Độ chính xác kích thước:Kiểm tra kích thước của các tấm, miếng dán và các thành phần khung để đảm bảo chúng đáp ứng các thông số kỹ thuật và dung sai.
Kiểm tra hàn:Thực hiện kiểm tra để đảm bảo các kỹ thuật hàn thích hợp được sử dụng để lắp ráp các thành phần trao đổi nhiệt, kiểm tra các khiếm khuyết hoặc gián đoạn.
Kiểm tra áp suất:Thực hiện các thử nghiệm áp suất để xác minh tính toàn vẹn của bộ trao đổi nhiệt trong điều kiện hoạt động, đảm bảo nó có thể chịu được áp suất yêu cầu mà không bị rò rỉ.
Kiểm tra hiệu quả chuyển nhiệt:Đánh giá hiệu quả chuyển nhiệt của bộ trao đổi nhiệt bằng cách tiến hành thử nghiệm hiệu suất để đảm bảo nó đáp ứng các yêu cầu nhiệt được chỉ định.
Kiểm tra bề mặt:Kiểm tra kết thúc bề mặt của các tấm và ván để đảm bảo chúng đáp ứng các yêu cầu mịn mịn để chuyển nhiệt hiệu quả.
Kiểm tra chức năng:Kiểm tra bộ trao đổi nhiệt được lắp ráp trong điều kiện hoạt động mô phỏng để xác minh hiệu suất của nó, bao gồm tốc độ dòng chảy, chênh lệch nhiệt độ và giảm áp suất.
Bằng cách thực hiện các quy trình kiểm soát chất lượng này trong suốt quá trình sản xuất máy trao đổi nhiệt tấm, các nhà sản xuất có thể đảm bảo rằng sản phẩm cuối cùng đáp ứng các tiêu chuẩn chất lượng, hoạt động hiệu quả,và cung cấp hiệu suất truyền nhiệt đáng tin cậy.

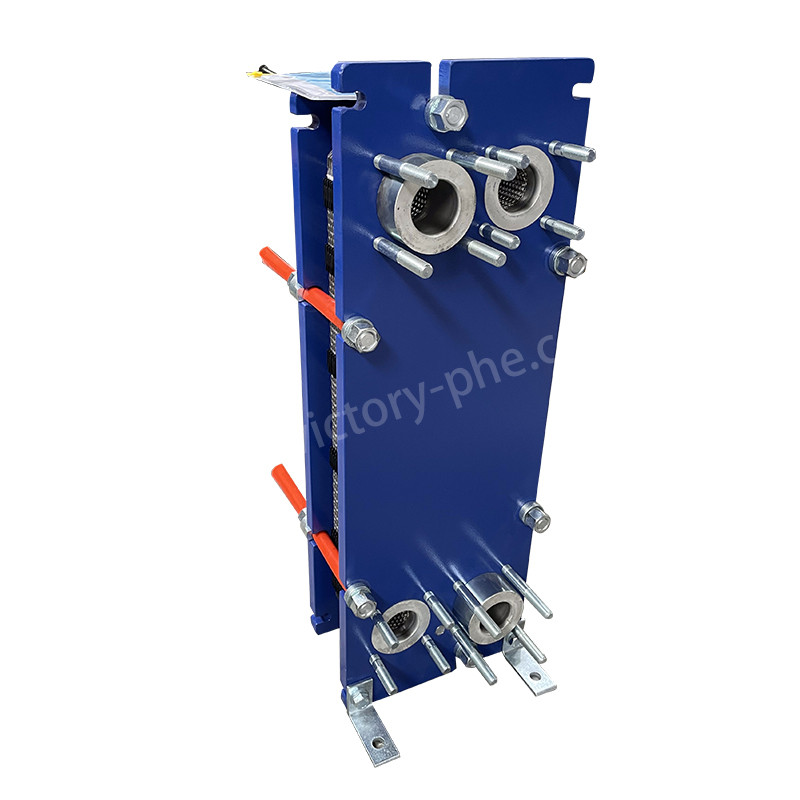

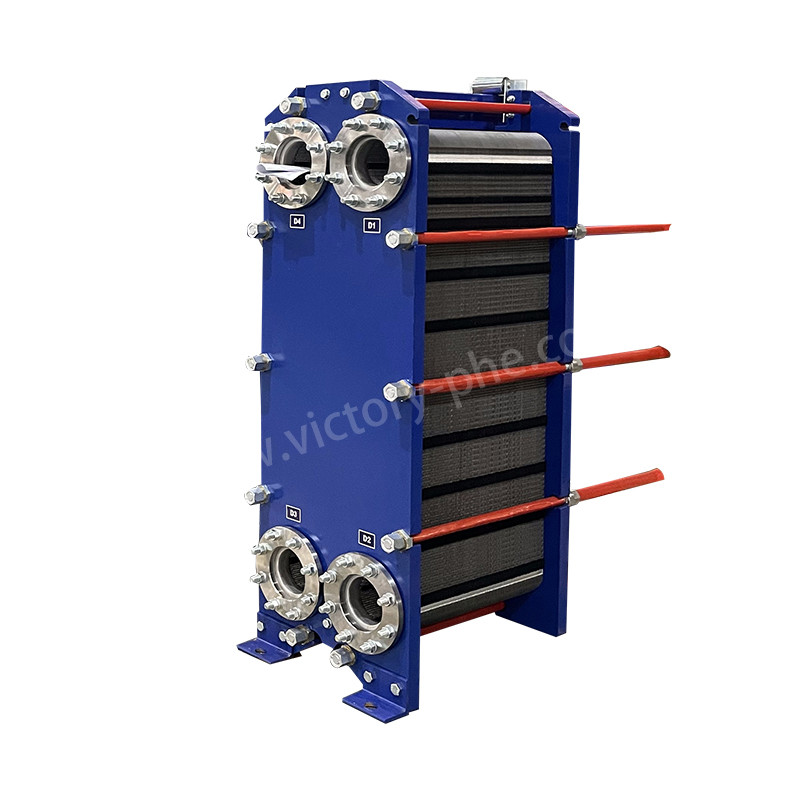

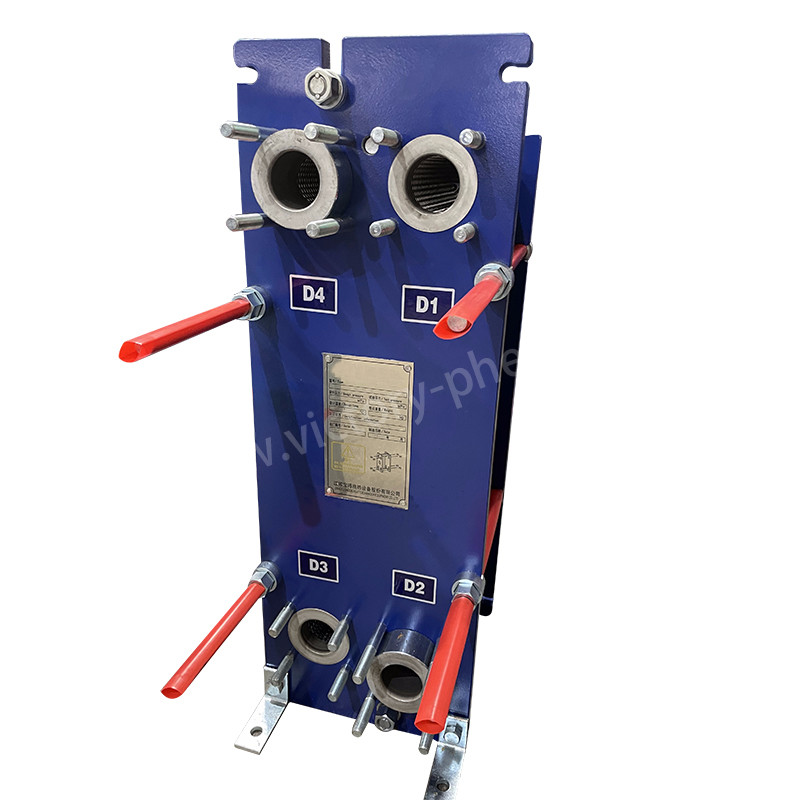

Mô tả sản phẩm
1Máy trao đổi nhiệt tấm là một loại bộ trao đổi nhiệt sử dụng tấm kim loại để chuyển nhiệt giữa hai chất lỏng.Các tấm tách ra một chút có diện tích bề mặt rất lớn và các lối chảy chất lỏng để truyền nhiệtCác chất lỏng có thể chảy theo sắp xếp ngược hoặc đồng dòng, cho phép chuyển nhiệt hiệu quả.
2. Máy trao đổi nhiệt tấm thường được sử dụng trong HVAC, làm lạnh, chế biến hóa chất và ngành công nghiệp thực phẩm và đồ uống do hiệu quả truyền nhiệt cao, kích thước nhỏ gọn,và dễ bảo trìChúng thường được ưa thích so với các bộ trao đổi nhiệt vỏ và ống truyền thống do chi phí thấp hơn, tỷ lệ truyền nhiệt cao hơn và linh hoạt trong xử lý các chất lỏng khác nhau.
3Thiết kế của bộ trao đổi nhiệt tấm cho phép kiểm tra, làm sạch và bảo trì dễ dàng, làm cho chúng trở thành lựa chọn phổ biến cho các ứng dụng công nghiệp và thương mại khác nhau.
| Mô hình | VH15/VN15/VM15M |
| Độ dày tấm | 0.5/0.6mm |
| Kích thước lỗ tấm | 150mm |
| Lượng truyền tối đa | 380m3/h |
| Ống thích hợp cho đường kính lớn | DN150 |
| Áp lực làm việc | 1.0/1.6MPa |
| Áp suất thử nghiệm | 1.3/2.1Mpa |
|
Mô hình |
Tốc độ lưu lượng tối đa tiêu chuẩn m3/h |
Số lượng lớn nhất của các mảnh được lắp ráp N |
Kích thước khóa A |
Chiều dài tối đa L1 |
|
VH15 |
380 |
253 |
N*(3.8+X) |
2346 |
|
VN15 |
380 |
268 |
N*(2.6+X) |
2046 |
|
VM15M |
380 |
415 |
N*(4.0+X) |
3401 |
|
Các thông số sản phẩm của bộ trao đổi nhiệt tấm đệm |
|
|
Điểm |
Máy trao đổi nhiệt tấm |
|
Thương hiệu |
Chiến thắng |
|
Vật liệu tấm |
Titanium/Nickel/Hastolly/Thép không gỉ 0,5mm 0,6mm 0,7mm 0,8mm 1mm |
|
Vật liệu đệm |
NBR HNBR EPDM HEPDM VITON FKM Silicon |
|
Vật liệu khung |
Thép Carbon sơn |
|
Màu khung |
màu xanh hoặc màu tùy chỉnh |
|
Loại kết nối |
sợi vỏ hoặc sợi |
|
Tiêu chuẩn sườn |
ANSI ASME BS BA JIS DIN GB ISO |
|
Cụm chặt |
M24 M30 M39 |
|
Áp suất thiết kế |
cao nhất 20mpa, thấp nhất 10Mpa |
|
Áp lực làm việc |
bình thường 12,5Mpa |
|
MOQ |
1 bộ |
|
Gói |
vỏ gỗ poly |
|
Bảo hành |
một năm |
|
OEM |
Có thể thay thế |
Ứng dụng
Hệ thống HVAC: Máy trao đổi nhiệt tấm được sử dụng trong hệ thống sưởi ấm, thông gió và điều hòa không khí để chuyển nhiệt giữa không khí của tòa nhà và nước hoặc chất làm mát lưu thông.
Làm lạnh: Chúng được sử dụng trong các hệ thống làm lạnh thương mại và công nghiệp để làm mát và quá trình chuyển nhiệt.
Xử lý thực phẩm và đồ uống: Máy trao đổi nhiệt đĩa đóng một vai trò quan trọng trong chế biến thực phẩm và đồ uống để thụ tinh, sưởi ấm và làm mát chất lỏng như sữa, nước trái cây, bia và rượu vang.
Xử lý hóa học: Chúng được sử dụng trong các quy trình sản xuất hóa học để sưởi ấm và làm mát các hóa chất và chất lỏng khác nhau.
Câu hỏi và câu trả lời
Hỏi: Sản phẩm có bảo hành không?
A: Vâng, sản phẩm của chúng tôi đi kèm với bảo hành trong một khoảng thời gian nhất định. Thông tin bảo hành chi tiết thường được bao gồm trong bao bì sản phẩm hoặc hướng dẫn sử dụng. Nếu bạn gặp bất kỳ vấn đề chất lượng nào trong quá trình sử dụng, chúng tôi sẽ cung cấp cho bạn một số thông tin về bảo hành.xin vui lòng liên hệ với đội ngũ dịch vụ khách hàng của chúng tôi ngay lập tức, và chúng tôi sẽ cung cấp cho bạn với các dịch vụ sau bán hàng cần thiết.
Q: Thời gian giao hàng là bao lâu?
A: Thông thường khoảng 15-20 ngày sau khi thanh toán.
